1.1.4 AquaVent
Remarque :
Pour utiliser l’AquaVent avec la Version 4.6.2 du logiciel Levelogger, l’enregistreur AquaVent doit utiliser la Version 1.000 ou supérieure du Firmware. La Wellhead doit utiliser le Firmware Version 1.000 ou supérieure.

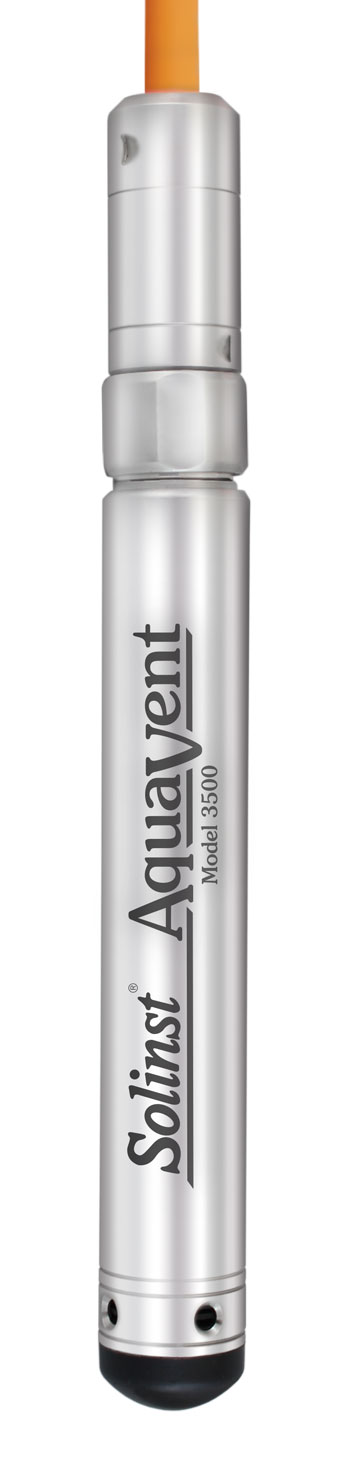

Figure 1-4 : Enregistreur AquaVent
| Tableau 1–4 : Spécifications techniques de l'enregistreur AquaVent | |
|---|---|
| Capteur de niveau : | Silicium piézorésistif avec capteur en Hastelloy |
| Gammes : | 5, 10, 20 m (15, 30, 65 pieds) |
| Précision : | ±0,05 % de la pleine échelle |
| Normalisation : | Compensation automatique de la température |
| Plage de température de compensation : | 0 à 50 °C |
| Capteur de température : | Thermomètre à résistance de platine |
| Précision du capteur de température : | ±0,05 °C |
| Résolution du capteur de température : | 0,003 °C |
| Caractéristiques générales : | |
| Estimation de l'autonomie des piles : | 8 ans en se basant sur 1 relevé par minute (remplaçables par l'utilisateur dans la tête de puits Wellhead) |
| Précision de l'horloge (typique) : | ±1 minute/an (à des températures comprises entre -20 et 80 °C) |
| Température de fonctionnement : | -20 à 80 °C |
| Nbre maximal de relevés : | 40 000 |
| Mémoire : | En mode d'enregistrement continu ou sans recouvrement |
| Débit de transmission : | Solinst USB 9600 bit/s, SDI-12 1200 bauds, MODBUS RS-232/ RS-485 (débits divers), débit de téléchargement de données : 57 600 bit/s |
| Dimensions : | 22 x 178 mm (7/8 x 7 po) |
| Poids : | 129 grammes (4,5 oz) |
| Matériaux mouillés : | Delrin, Viton, acier inoxydable 316L |
| Modes d'échantillonnage (à l'aide du logiciel Levelogger) : | Linear (Linéaire), Event Based & User-Selectable Schedule with Repeat Mode (Basé sur des événements et programmé par l'utilisateur avec mode répétition), Future Start (Démarrage programmé), Future Stop (Arrêt programmé), Real Time View (Visualisation en temps réel) |
| Fréquence des mesures : | De 0,125 seconde à 99 heures |
| Compensation barométrique : | Automatique |
| Modèles d'AquaVent | Pleine échelle | Précision | Résolution |
|---|---|---|---|
| M5 | 5 m (16,4 pi) | ± 0,3 cm (0,010 pi) | 0,001 % de la pleine échelle |
| M10 | 10 m (32,8 pi) | ± 0,5 cm (0,016 pi) | 0,0006% de la pleine échelle |
| M20 | 20 m (65,6 pi) | ± 1 cm (0,032 pi) | 0,0006% de la pleine échelle |
