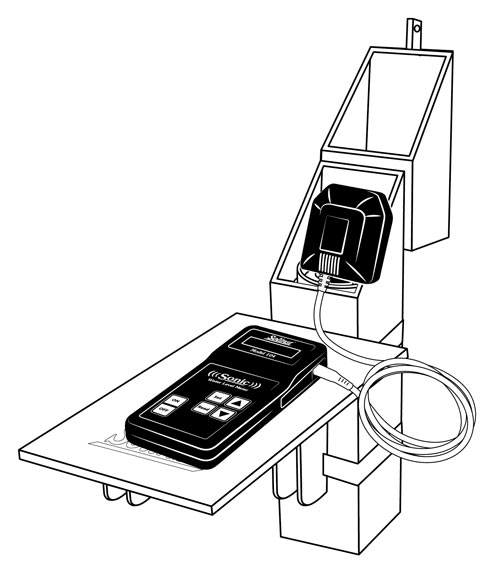

compteur de niveau d'eau sonique solinst sur table de terrain à montage sur puits

obtenir un devis pour sonde de niveau d'eau sonique





Principes de fonctionnement

Le compteur de niveau d'eau Solinst Sonic se compose d'une unité de contrôle et d'une sonde. L'unité de contrôle a un écran, un clavier et est livrée avec 6 piles alcalines AA. La sonde contient un générateur de sons/impulsions, un microphone et un capteur de température.

Le Sonic Water Level Meter fonctionne grâce à la sonde transmettant une onde sonore dans le tuyau, le tube ou le puits et mesurant le temps nécessaire au retour de l'impulsion après avoir été en contact avec l'eau. La profondeur de l'eau est calculée en utilisant la vitesse du son et le temps. Étant donné que la vitesse du son varie avec la température, le capteur de température situé dans la sonde s'ajuste aux variations.



IMPORTANT



Vérification et configuration de l'équipement

  1. Connectez la sonde à l'unité de contrôle en branchant le connecteur du câble de la sonde dans la connexion sur le côté de l'unité de contrôle. Assurez-vous que le connecteur est complètement enfoncé.
  2. Appuyez sur le bouton MARCHE. Le numéro de version de Sonic WLM doit s'afficher brièvement, puis indiquer « Recherche en profondeur* ». Il devrait y avoir un bruit sec de la sonde, sinon, assurez-vous que la sonde est correctement branchée. Éteignez l'indicateur de niveau d'eau sonique en appuyant sur le bouton.
  3. Insérez la sonde dans le boîtier du puits ouvert (moins de 8" de diamètre) ou le tube de descente, puis couvrez toute zone ouverte autour de la sonde pour empêcher l'impulsion sonore de quitter le puits. Par exemple, utilisez le disque en plastique fourni avec le Solinst Sonic Water Level Meter.

Remarques:

  1. Le joint autour de la sonde n'a pas besoin d'être hermétique, mais le signal fonctionne mieux s'il y a un une bonne étanchéité gardant le pouls à l'intérieur du puits. Ce aide également à empêcher les bruits extérieurs, y compris le vent.
  2. Si le sommet du puits ou du tuyau est ouvert, il devrait être couvert avec un capuchon avec un trou pour le sonde pour accéder. Le disque en plastique inclus de Solinst est une bonne option.
  3. Pour une précision maximale, insérez la sonde dans tubages de puits de moins de 8" de diamètre. Sinon, utiliser un tube de descente de 1/2" jusqu'à 2" de diamètre à partir du haut de puits juste en dessous de la surface du niveau de l'eau pour éviter toute perturbation de l'impulsion sonore.



Mesure du niveau d'eau

  1. Appuyez sur le bouton ON de l'unité de contrôle. « Recherche de profondeur* » s'affichera lorsqu'il obtiendra une lecture stable de la profondeur de l'eau. La mesure de la profondeur de l'eau s'affichera après quelques secondes.
  2. Pour garantir la précision de la lecture, utilisez l'unité de contrôle pour entrer des détails spécifiques sur le puits, tels que le diamètre du tube de descente et la plage de mesure du niveau d'eau minimum et maximum. Voir les sections suivantes pour la configuration de ces paramètres et d'autres.

Remarque:

Pour les mesures de profondeur à l'eau les plus précises, la plage de mesure du niveau d'eau minimum et maximum et la température de l'eau doivent être réglées.

  1. Appuyez sur le bouton ON (ou le bouton Read si déjà allumé). Pendant ou après l'affichage de « Recherche en profondeur* », appuyez sur la flèche vers le bas pour afficher la tension de la batterie.

Remarque:

Les piles doivent être remplacées à 6,5 volts.



Réglage des paramètres de mesure

  1. Appuyez plusieurs fois sur le bouton Set pour faire défiler les différents réglages (voir page 2 pour les modes de réglage disponibles).
  2. Utilisez les boutons fléchés haut et bas pour modifier un paramètre.
  3. Lorsque le réglage souhaité est atteint, appuyez sur le bouton Set pour enregistrer et passer au réglage suivant, ou appuyez sur Read pour afficher la mesure de la profondeur de l'eau.



Modes de réglage disponibles:

Lorsque vous appuyez sur le bouton Set, le numéro de version de Sonic WLM s'affiche. Appuyez sur la flèche vers le bas pour lire le numéro de série du compteur de niveau d'eau sonique.

Gamme WL Min (m/pi) : Définissez la plage minimale pour commencer la détection. La définition d'une plage minimale peut également aider à ignorer les interférences à une profondeur spécifique. Par exemple, si le tubage du puits se termine à 10 m et que votre niveau d'eau est inférieur à environ 20 m, alors la portée minimale pourrait être fixée à 15 m pour ignorer toute réflexion à 10 m. Voir les considérations « Obstruction du puits » et « Profondeur de l'eau ».

Portée WL max. (m/ft) : définissez la profondeur maximale à partir de laquelle la sonde écoutera une impulsion de retour. Si la profondeur approximative de l'eau est connue, ne réglez pas le multimètre pour qu'il écoute l'impulsion de retour plus longtemps/plus profondément que nécessaire. Une portée plus longue donne des impulsions de retour moins fréquentes et augmente la possibilité d'interférence. Une portée plus courte signifie des impulsions plus fréquentes retournant à la sonde. Voir les considérations « Profondeur de l'eau ».

En général, connaître le niveau d'eau approximatif avant de mesurer vous permet de définir une profondeur minimale pour commencer à détecter et une profondeur maximale pour écouter l'impulsion de retour. Par exemple, si la profondeur de l'eau est généralement comprise entre 8 et 9 m, réglez votre minimum à 7 m et votre maximum à 10 m pour une plus grande précision.

Température de l'eau (ºC/ºF) : Réglez manuellement la température estimée de l'eau à l'intérieur de votre puits. Avec la température de l'air détectée automatiquement par le capteur dans la sonde, les deux températures sont utilisées pour calculer la vitesse du son et donc la distance. Remarque : L'erreur de distance est faible pour les variations de température, environ 1 % pour une erreur de température de 10 ºF (5,6 ºC).

Diamètre du tube de descente (cm/pouce): Réglez le diamètre du tube de descente. Cela compense une vitesse sonore réduite dans les tubes de moins de 5 cm (2") de diamètre. Les options pour ce réglage sont : >5 cm, 5 cm, 4,4 cm, 3,8 cm, 3,2 cm, 2,5 cm, 1,9 cm et 1,3 cm (>2", 2", 1,75", 1,5", 1,25", 1", 0,75", 0,5).

Voici les profondeurs maximales recommandées pour chaque diamètre de tube de descente : 1,3 cm à 120 m, 1,9 cm à 180 m, 2,5 cm à 300 m, 5 cm à 600 m (0,50" à 400 ft, 0,75" à 600 ft, 1 " à 1 000 pieds, 2" à 2 000 pieds).

Décalage MP (cm/pouce): Réglez le décalage de la position de la sonde par rapport au niveau du sol - le point zéro est la pointe de la sonde. Par exemple si la sonde est insérée dans un bouchon de puits qui s'étend à 75 cm au-dessus du sol. Entrez ensuite 75 cm pour le décalage. Cela sera automatiquement déduit de la lecture de la profondeur. La valeur peut être négative si la sonde est installée sur un boîtier sous le niveau du sol.

Unités: Sélectionnez le système de mesure pour les données. Les options sont Métrique pour les mètres, centimètres et degrés Celsius, ou Eng ft pour les pieds, pouces et degrés Fahrenheit.

Mode d'alimentation: Réglez en mode Normal ou Économie d'énergie. En mode normal, il y a un arrêt automatique après 15 minutes. En mode d'économie d'énergie, il y a un arrêt automatique après 3 minutes.

Contraste: Réglez le niveau de contraste sur l'écran LCD de 0 (le plus lumineux) à 10 (le plus faible).

Retour aux paramètres d'usine: Remet l'unité de contrôle à la configuration d'usine par défaut. Appuyez sur le bouton haut pour faire la sélection. Tous les paramètres seront définis sur les valeurs par défaut en métrique
