Sonde

122 appareil de mesure d'interface

obtenez un devis



Obtention de mesures de produit

Pour mesurer l'épaisseur d'une couche d'hydrocarbure/ produit, abaissez la sonde dans le puits, jusqu'à ce que le signal s'active. S'il y a une couche d'huile/produit sur le dessus de l'eau (LNAPL), les signaux sonore et lumineux sont activés de manière continue, ce qui indique une interface air/produit.

Lisez la profondeur sur le ruban gradué de façon permanente. Abaissez la sonde plus profondément dans l'eau, jusqu'à ce que les signaux deviennent intermittents, puis tirez-la vers le haut et effectuez une lecture à l'interface produit/eau. L'épaisseur de la couche de produit est ensuite déterminée en soustrayant la première lecture de la seconde.

S'il n'y a que de l'eau dans le puits (pas de produit), les signaux sont uniquement intermittents (eau). La présence ou l'absence de liquides denses (qui coulent) en phase non aqueuse (DNAPL) est déterminée en continuant à abaisser la sonde vers le fond du puits.

Si les signaux sonore et lumineux sont à nouveau activés de manière continue, cela indique un liquide non conducteur. Mesurez la profondeur, puis continuez à abaisser la sonde jusqu'à ce qu'elle touche le fond et que le ruban ne soit plus tendu.

Pour déterminer l'épaisseur de la couche DNAPL, soustrayez la première lecture de la profondeur du fond.

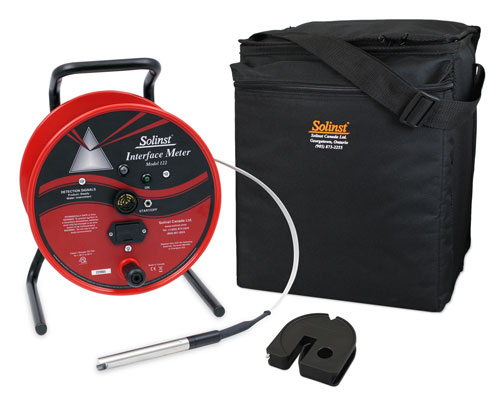

Équipement inclus

Chaque ensemble de sonde complet est fourni avec un câble de mise à la terre, une brosse de nettoyage, un sac de transport pratique avec bandoulière, et un guide-ruban/point de référence.

Il est possible d'utiliser le guide-ruban pour aider un petit enrouleur sur le tubage du puits. Il agit comme un point de référence permettant d'effectuer des mesures exactes et reproductibles, de garantir que la sonde pend au centre du puits, et protège le ruban des dommages.

Il est essentiel d'utiliser le câble de mise à la terre pour assurer la sécurité et le bon fonctionnement des composants électroniques dans toutes les applications.



Sonde P8

la sonde d'interface 122 utilise une sonde p8

obtenez un devis



La sonde d'interface 122 utilise une sonde P8, en acier inoxydable, de 16 mm (5/8 po) de diamètre. Elle est résistante à la pression jusqu'à 500 psi. Le faisceau est émis à partir d'une pointe Hydex en forme de cône. La pointe est protégée par un bouclier en acier inoxydable intégrée et elle est excellente pour la grande majorité des situations de surveillance d'hydrocarbures/ produits chimiques.



Ruban plat en PVDF gradué au laser

Le ruban plat en PVDF est extrêmement précis. Il est traçable aux étalons de mesure du NIST et de l'UE.

Les graduations faciles à lire du ruban plat en PVDF de 10 mm (3/8 po) sont gravées au laser. La conception en forme d'os de chien réduit l'adhérence aux surfaces humides dans les puits. Il est résistant à la plupart des produits chimiques et la surface lisse du ruban est facile à décontaminer et à manipuler.

lm2 : pieds et dixièmes de pied : avec des graduations tous les 1/100 pied.
lm3 : mètres et centimètres : avec des graduations tous les mm.
