Le support de suspension est utilisé pour fixer le câble ventilé à la tête de puits lors du déploiement.
Le système de support est composé de la base du couvercle de puits de 5 cm (2 pouces) et du support de suspension (tous deux fournis avec la tête de puits). Pour les têtes de puits de 10 cm (4 pouces), un adaptateur est disponible pour l'utiliser sur une base du couvercle de puits de 5 cm (2 pouces).
Remarque :
Un ensemble de couvercle de puits de 5 cm (2 pouces) est fourni avec chaque tête de puits AquaVent Wellhead. Seule la base de l'assemblage est nécessaire pour installer le support de suspension. Le couvercle pourra être utilisé plus tard pour sceller un puits, si la tête de puits AquaVent Wellhead est retirée.

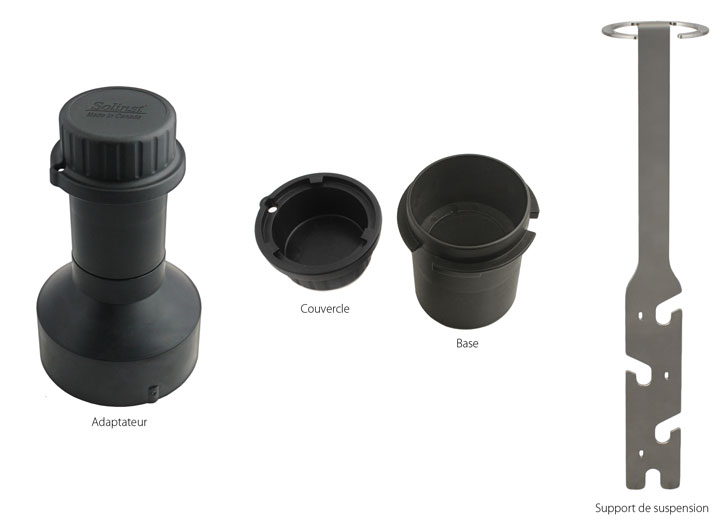

Figure 8-4 : Couvercle de puits et base, adaptateur et support de suspension
Les étapes ci-dessous montrent comment installer l'AquaVent en utilisant le support de suspension dans un puits de 5 cm (2 pouces) :

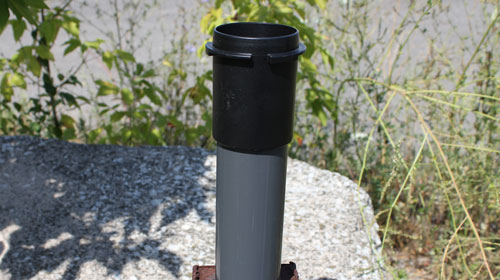

Installez la base du couvercle du puits sur le tubage de puits.

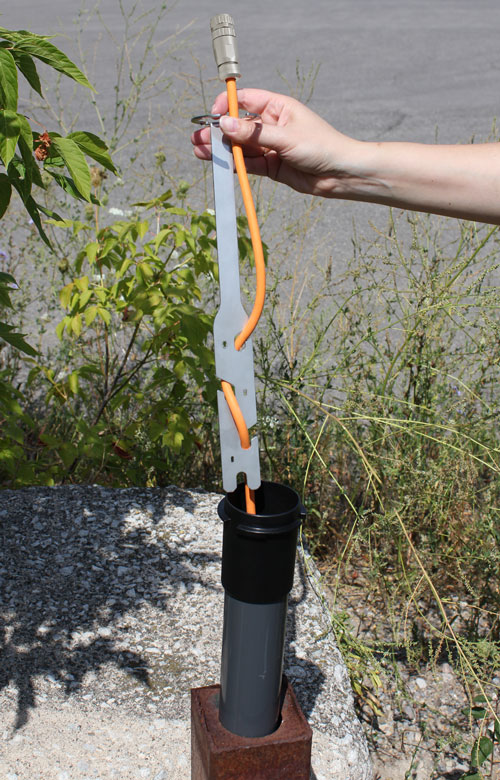

Enroulez l'extrémité supérieure du câble ventilé autour du support de suspension, puis insérez-le dans les encoches pour fixer le câble au support. Laissez environ 5 cm (2 po) de mou dans le câble au-dessus du support de suspension.
Remarque :
Laissez suffisamment de mou dans le câble ventilé à la surface pour pouvoir soulever l'AquaVent Wellhead de la base du couvercle du puits, afin d'accéder à la connexion du câble ventilé ou d'effectuer une mesure manuelle de la profondeur jusqu'au niveau de l'eau, sans perturber l'enregistreur AquaVent 5 de sa position au fond du trou.
Remarque :
Les trous dans le support peuvent accueillir des attaches mono-usage et des serre-câbles pour fixer le câble au support si vous le souhaitez.

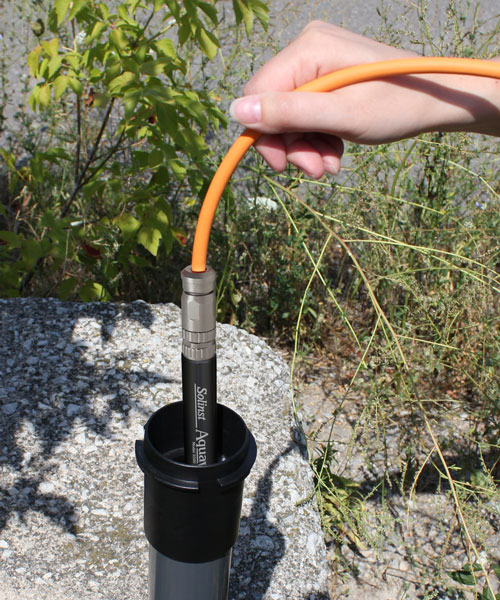

Raccordez l'autre extrémité du câble ventilé à l'enregistreur AquaVent 5. Reportez-vous à la section 1.5.1 pour plus de détails. Abaissez le câble ventilé muni de l'enregistreur dans le puits.
Remarque :

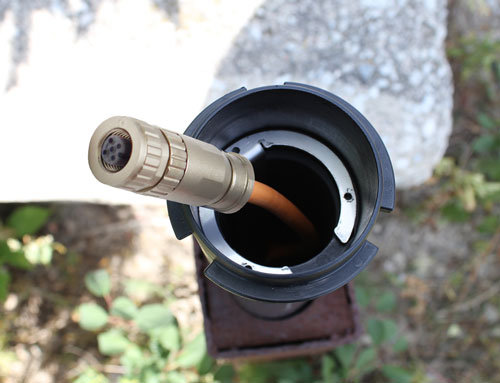

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la tête de puits Wellhead.
Abaissez le support de suspension dans le puits jusqu'à ce qu'il repose sur l'épaulement dans la base du couvercle du puits.
Remarque :
Il existe trois trous dans la partie supérieure du support de suspension qui peuvent être utilisés pour le fixer dans la base du couvercle du puits avec des vis.

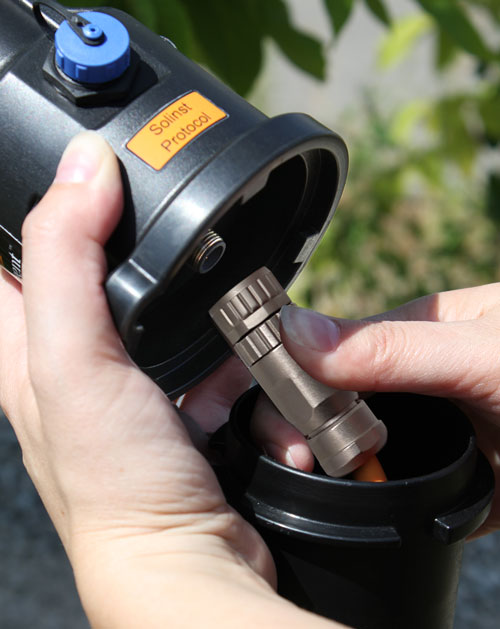

Raccordez le câble ventilé à la tête de puits Wellhead. Reportez-vous à la section 1.5.1 pour plus de détails. Effectuez une mesure manuelle de la profondeur jusqu'au niveau de l'eau pour vos dossiers.

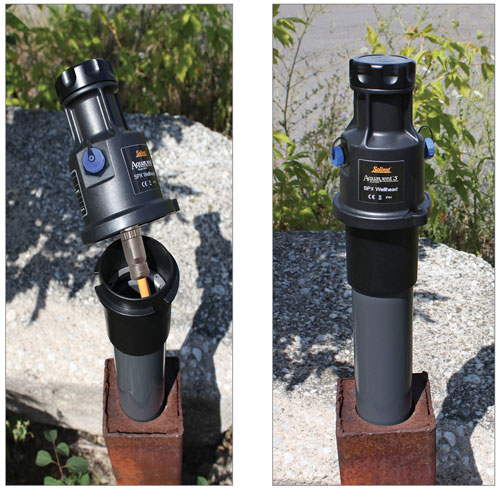

Poussez avec précaution l'excédent de câble ventilé dans le puits. Vissez la tête de puits Wellhead sur la base du couvercle du puits jusqu'à ce qu'elle repose bien sur l'épaulement.
Remarque :
Laissez suffisamment de mou dans le câble ventilé à la surface pour pouvoir soulever l'AquaVent Wellhead de la base du couvercle du puits, afin d'accéder à la connexion du câble ventilé ou d'effectuer une mesure manuelle de la profondeur jusqu'au niveau de l'eau, sans perturber l'enregistreur AquaVent 5 de sa position au fond du trou.
Figure 8-5 : Installation à l'aide du support de suspension
