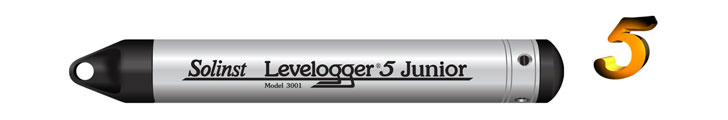

La sonde Levelogger 5 Junior offre une alternative peu coûteuse pour mesurer le niveau et la température des eaux souterraines et de surface. La sonde Levelogger 5 Junior combine un capteur de pression, un détecteur de température, une pile au lithium de 5 ans d'autonomie (en se basant sur une fréquence d'échantillonnage de 1 minute) dans un boîtier en acier inoxydable compact de 22 x 160 mm (7/8 x 6,3 po).
La sonde Levelogger 5 Junior enregistre la pression absolue en utilisant le même capteur de pression robuste en Hastelloy® que la sonde Levelogger 5. Le senseur Hastelloy a d'excellentes performances dans les environnements difficiles et peut supporter une surpression deux fois supérieure sans dommage permanent.
La sonde Levelogger 5 Junior dispose d'une mémoire avec une capacité de 75 000 séries de relevés de niveau et de température d'eau. Les relevés sont linéaires à un intervalle défini par l'utilisateur, compris entre 0,5 seconde et 99 heures. Sa précision est de 0,1 % de la pleine échelle, avec un étalonnage à vie en usine.
Si une plus grande précision est nécessaire, des options d'échantillonnage supplémentaires ou des plages de profondeur plus larges sont nécessaires. La sonde Solinst Levelogger 5 offre la fonctionnalité nécessaire pour répondre aux besoins de votre application (voir la fiche technique de la sonde Levelogger 5 modèle 3001). Pour l'enregistrement des données de conductivité, Solinst propose également la sonde Levelogger 5 LTC (voir la fiche technique de la sonde Levelogger 5 LTC modèle 3001).
| Capteur de niveau : | Silicium piézorésistif avec capteur en Hastelloy |
|---|---|
| Gammes : | 5,10 m |
| Précision : | ±0,1% de la pleine échelle |
| Résolution : | 0.02% à 0.01% de la pleine échelle |
| Unités de mesure : | cm, m, pi, psi, kPa, bar (°C, °F) |
| Normalisation : | Compensation automatique de la température |
| Plage de compensation de température : | 0 à 40 °C |
| Capteur de température : | Thermomètre à résistance de platine |
| Précision : | ± 0,1 °C |
| Résolution : | 0,1 °C |
| Autonomie des piles : | 5 ans (en se basant sur 1 relevé par minute) |
| Température de fonctionnement : | -20 à 80 °C |
| Précision de l'horloge : | ±1 minute/an (à des températures comprises entre -20 et 80 °C) |
| Mémoire : | continu ou sans recouvrement |
| Nombre maximal de relevés : | 75 000 séries de relevés |
| Communications : | Haute vitesse optique : 57 600 bps avec USB |
| Taille : | 22 x 160 mm (7/8 x 6,3 po) |
| Poids : | 145 grammes (5,1 oz) |
| Matériaux mouillés : | acier inoxydable 316, Delrin®, Viton®, Hastelloy |
| Mode d'échantillonnage : | linéaire, vue en temps réel, démarrage programmé |
| Fréquence des mesures : | de 0,5 s à 99 heures |
| Compensation barométrique : | Assistant du logiciel et Barologger 5 |
| Modéle LT | Pleine échelle (PE) | Précision | Résolution |
|---|---|---|---|
| M5 | 5 m (16,4 pi) | ± 0,5 cm, 0,020 pi | 0.02% PE |
| M10 | 10 m (32,8 pi) | ± 1,0 cm, 0,032 pi | 0.01% PE |
Caractéristiques
- Faible coût
- Précision de 0,1 % de l'échelle complète
- Mémoire pour 75 000 séries de données
- Capteur de pression robuste en Hastelloy
- Une optique à œil unique pour une communication rapide et fiable
Fonctionnement
La programmation de la sonde Levelogger 5 Junior est similaire à celle de la sonde Levelogger 5. Un câble d'interface Desktop Reader 5, Field Reader 5 ou PC relie le Levelogger à un ordinateur portable ou de bureau. Le logiciel Levelogger est très intuitif. Il détecte automatiquement le type de sonde Levelogger connectée. La programmation, le téléchargement, la gestion des données et l'exportation sont des tâches intuitives. L'option de visualisation en temps réel permet l'affichage en temps réel des relevés du niveau et de la température de l'eau, indépendamment des intervalles de programmation prévus.
La sonde Levelogger 5 Junior fournit des relevés de température et du niveau de l'eau compensé en température. Vous pouvez utiliser l'Assistant des données du logiciel Levelogger pour effectuer une compensation barométrique simultanée de plusieurs fichiers de données Levelogger 5 Junior, avec un fichier Barologger 5 unique.
La sonde Levelogger 5 Junior est compatible avec les accessoires de la série Levelogger 5, y compris l'App Solinst Levelogger et l'interface App Levelogger 5, l'appareil de transfert de données DataGrabber 5, le câble d'interface SDI-12 et les systèmes de télémétrie Solinst.
Ces enregistreurs compacts sont simples à déployer. L'installation peut se faire avec des câbles à lecture directe, un câble métallique en acier inoxydable ou un câble en Kevlar®, avec l'option d'utiliser des couvercles de verrouillage de puits Solinst de 5 cm (2 pouces).
Applications
- Surveillance du niveau d'eau de puits ou d'eaux de surface
- Essais de pompage et de puits
- Gestion du ruissellement d'eaux pluviales
- Surveillance de ligne de partage des eaux et de bassin de drainage
- Jaugeage d'un cours d'eau, surveillance de lacs ou de zones humides
- Mesure de niveau de réservoirs
