2.4 Branchement des enregistreurs

Chaque LevelSender possède un port unique pour raccorder un enregistreur. Un séparateur, disponible en option, permet de raccorder un deuxième enregistreur.



2.4.1 Branchement des Leveloggers

Les Leveloggers sont raccordés à un LevelSender à l'aide d'un câble lecteur de 1 m (3 pieds) raccordé au câble de lecture directe du Levelogger.

Pour raccorder un câble lecteur à une station LevelSender, retirez le bouchon anti-poussière noir du branchement au LevelSender, alignez les trous dans les connecteurs, poussez le connecteur du câble lecteur dans le branchement au LevelSender, puis vissez le câble lecteur dans le LevelSender et serrez-le à la main. Raccordez l'autre extrémité du câble lecteur à l'extrémité supérieure du câble de lecture directe du Levelogger.

Remarque :

reportez-vous au manuel d'utilisation du Levelogger pour plus d'informations sur le branchement des câbles de lecture directe à vos Leveloggers.

Remarque :

lors de l'installation d'un Barologger, il est possible d'utiliser un adaptateur de lecture directe à signal optique à la place d'un câble de lecture directe. L'adaptateur ne doit pas être immergé

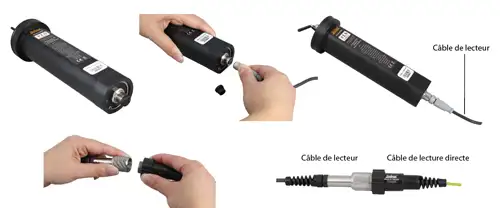

connecter les leveloggers solinst à levelsender

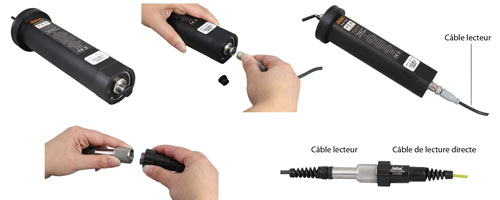

Figure 2-5 : Branchement des LevelSenders



2.4.2 Branchement d'un LevelVent

Un LevelVent se raccorde à un LevelSender à l'aide d'un câble de lecture de 90 cm (3 pieds) raccordé à une tête de puits LevelVent.

Pour raccorder un câble de lecture à une station LevelSender, retirez le bouchon anti-poussière noir du branchement au LevelSender, alignez les trous dans les connecteurs, poussez le connecteur du câble de lecture dans le branchement au LevelSender, puis vissez le câble de lecture dans le LevelSender et serrez-le à la main. Raccordez l'autre extrémité du câble de lecture à la tête de puits LevelVent.

Remarque :

reportez-vous au manuel d'utilisation des enregistreurs de données ventilés pour plus d'informations sur les composants et les raccordements du LevelVent.

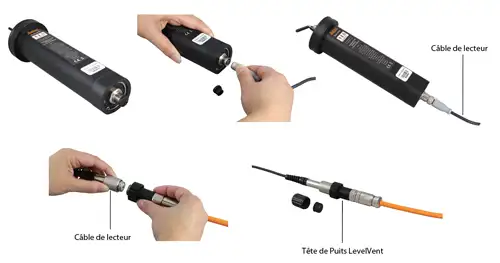

raccordement de l’enregistreur de données de niveau d’eau ventilé solinst levelvent au système de télémétrie levelsender

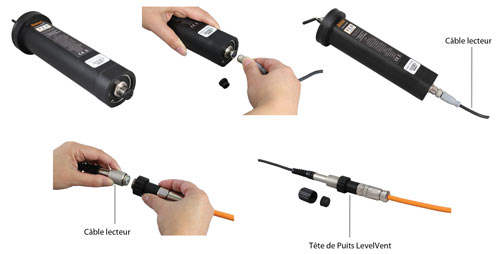

Figure 2-6 : Branchement d'un LevelVent



2.4.3 Branchement d'un AquaVent

Un AquaVent se raccorde à un LevelSender à l'aide d'un câble de lecture de 90 cm (3 pieds) raccordé au câble de connexion d'une tête de puits AquaVent.

Pour raccorder un câble de lecture à une station LevelSender, retirez le bouchon anti-poussière noir du branchement au LevelSender, alignez les trous dans les connecteurs, poussez le connecteur du câble de lecture dans le branchement au LevelSender, puis vissez le câble de lecture dans le LevelSender et serrez-le à la main. Raccordez l'autre extrémité au câble de connexion d'une tête de puits AquaVent.

Remarque :

reportez-vous au manuel d'utilisation des enregistreurs de données ventilés pour plus d'informations sur les composants et les raccordements du AquaVent.

connexion de l'enregistreur de données d'eau souterraine ventilée aquavent solinst au système de télémétrie levelsender

Figure 2-7 Branchement d'un AquaVent



2.4.4 Séparateurs

Les séparateurs permettent de raccorder deux enregistreurs à chaque LevelSender. Pour raccorder un séparateur au LevelSender, retirez le bouchon anti-poussière noir, alignez les trous dans les connecteurs, puis vissez le séparateur dans le LevelSender et serrez-le à la main. Les câbles de lecture sont raccordés aux séparateurs de la même manière qu'ils sont raccordés directement au LevelSender.

connexion de répartiteurs au système de télémétrie levelsender afin de prendre en charge la communication pour un maximum de deux enregistreurs de données solinst

connexion de répartiteurs au système de télémétrie levelsender afin de prendre en charge la communication pour un maximum de deux enregistreurs de données solinst

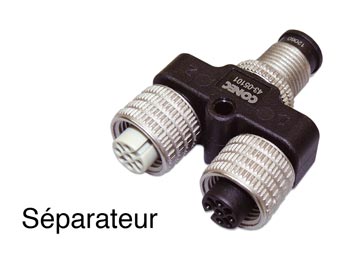

Figure 2-8 : Branchement des séparateurs



Remarque :

lorsque vous utilisez un séparateur, le numéro 1 ou 2 permettra d'identifier les enregistreurs dans le logiciel LevelSender. Les numéros sont marqués directement sur le séparateur.
