1.1.1 LevelVent 5

1.1.1 LevelVent 5

Remarque :

: Pour utiliser le LevelVent 5 avec la version 4.6.3 du logiciel Levelogger, l’enregistreur LevelVent 5 doit utiliser la version 1.006 du firmware ou une version plus récente.

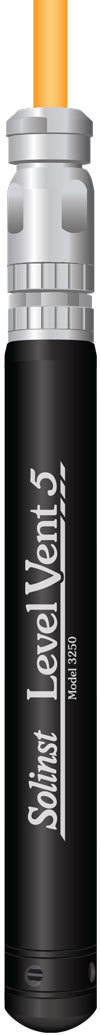

figure 1-1 enregistreur de données levelvent 5


Figure 1-1 : Enregistreur de données LevelVent 5



Tableau 1-1 : Spécifications techniques de l'enregistreur LevelVent 5
Capteur de niveau : Silicium piézorésistif avec capteur en Hastelloy
Gammes : 5, 10, 20 m
Précision : ±0,05 % de la pleine échelle
Normalisation : Compensation automatique de la température
Plage de température de compensation : 0 à 50 °C
Capteur de température : Thermomètre à résistance de platine
Précision du capteur de température : ±0,05 °C
Résolution du capteur de température : 0,003 °C
Caractéristiques générales :
Estimation de l'autonomie des piles : 10 ans en se basant sur 1 relevé par minute (dans l'enregistreur ; pas remplaçables par l'utilisateur)
Précision de l'horloge (typique) : : ±1 minute/an (à des températures comprises entre -20 et 80 °C)
Température de fonctionnement : -20 à 80 °C
Nbre maximal de relevés : 150 000 séries de relevés
Mémoire : En mode d'enregistrement continu ou sans recouvrement
Débit de transmission : 9600 bps USB Solinst
Dimensions : 22 x 173 mm (7/8 x 6.8 po)
Poids : 190 grammes (6,7 onces)
Matériaux mouillés : Delrin®, Viton®, Polyuréthane (botte TPU), Acier inoxydable 316L, Hastelloy, PTFE sans PFAS
Résistance à la corrosion : Revêtement cuit au four utilisant la technologie de polymérisation (à l'intérieur et à l'extérieur) et un capteur de pression Hastelloy
Modes d'échantillonnage (à l'aide du logiciel Levelogger) : Linear (Linéaire), Event Based & User-Selectable Schedule with Repeat Mode (Basé sur des événements et programmé par l'utilisateur avec mode répétition), Future Start (Démarrage programmé), Future Stop (Arrêt programmé), Real Time View (Visualisation en temps réel)
Fréquence des mesures : De 0,125 seconde à 99 heures
Compensation barométrique : Automatique




Modèles LevelVent 5 Pleine échelle Précision Résolution
M5 5 m (16,4 pi) ± 0,3 cm (0,010 pi) 0,001 % de la pleine échelle
M10 10 m (32,8 pi) ± 0,5 cm (0,016 pi) 0,0006% de la pleine échelle
M20 20 m (65,6 pi) ± 1 cm (0,032 pi) 0,0006% de la pleine échelle



Remarque :

Le numéro de modèle se réfère à la profondeur d'immersion en dessous du niveau de l'eau que le capteur de pression peut supporter, c.-à-d. : l'enregistreur LevelVent 5 qui est disponible en plusieurs modèles : M5, M10 et M20, avec des plages de niveau d'eau réel respectives de 5 m (16,40 pieds), 10 m (32,80 pieds).
