Mode d'emploi du DIS d'échantillonnage profond

Principes de fonctionnement

L'échantillonneur à intervalles discrets modèle 425-D (DIS)permet de prélever des échantillons à des niveaux distincts dans un puits, un trou de forage ou un plan d'eau de surface, généralement à des profondeurs submergées pouvant atteindre 1000 m (3200 pieds). Des applications plus approfondies peuvent être possibles - veuillez contacter Solinst pour déterminer la pertinence de votre application. Des poids sont ajoutés à l'échantillonneur à intervalles discrets avant d'être abaissés pour surmonter la flottabilité à de plus grandes profondeurs. Le DIS fonctionne selon les principes de base de l'hydraulique. Une fois que l'échantillonneur atteint la profondeur d'échantillonnage souhaitée, il est mis sous pression. La pression agit sur le haut du piston interne (grande surface) surmontant la pression hydrostatique agissant sur le bas du piston (petite surface) poussant la soupape de libération de l'échantillon ouverte, permettant à l'échantillon d'eau de remplir le corps de l'échantillonneur. Lorsque l'ensemble piston se déplace pour ouvrir la vanne de libération d'échantillon, il éloigne également le dispositif de retenue de pression d'une petite ouverture scellée par joint torique au fond de la chambre de pression, permettant à l'air de s'échapper à travers le filtre Vyon à l'extérieur de l'échantillonneur, tandis que l'échantillonneur se remplit d'eau. Une fois l'échantillon collecté, la pression est relâchée de l'échantillonneur, provoquant la rétraction de la tige de piston, scellant la vanne de libération d'échantillon et le trou d'aération. L'échantillonneur scellé est ensuite ramené à la surface, maintenant la stabilité chimique de l'échantillon. En surface, l'échantillon est collecté en réappliquant une pression sur le DIS pour ouvrir la vanne de libération d'échantillon.



Exigences de pression et de poids d'échantillonnage
Nombre de poids Submergé Profondeur (Mètres) Pression (kPa) Submergé Profondeur (Pieds) Pression
psi Bar
0 50 345 160 50 3.45
0 100 345 320 50 3.45
1 200 345 640 50 3.45
2 300 520 960 75 5.17
3 400 690 1280 100 6.90
4 500 860 1600 125 8.62
5 600 1030 1920 150 10.34
6 700 1200 2250 175 12.07
9 1000 1380 3200 200 13.88

Remarques:

  1. Un seul poids a une masse de 2 kg. Ajouter 1 poids tous les 100 m (300 pi) de profondeur de l'échantillonneur immergé, après les 100 premiers m (300 pi).
  2. L'échantillonneur à intervalle discret de 1,66" OD x 2 ft pèse 3,7 kg (8,2 lb).
  3. La pression d'échantillonnage est la pression requise pour ouvrir l'échantillon Soupape de décharge.
  4. L'échantillonneur à intervalle discret contient 420 ml.





Échantillonnage

Remarques:

  1. Une ligne de support de sécurité doit toujours être utilisée pour abaisser l'échantillonneur.
  2. Le 425-D fonctionne différemment (dans le sens inverse) de notre échantillonneur à intervalle discret 425 standard, veuillez lire attentivement les instructions.



  1. Avant d'utiliser l'échantillonneur à intervalle discret, déterminez la profondeur d'échantillonnage immergée souhaitée.
  2. Sur la base du tableau, déterminez le nombre de poids requis pour votre profondeur d'échantillonnage immergée. Vous n'en aurez peut-être pas besoin.

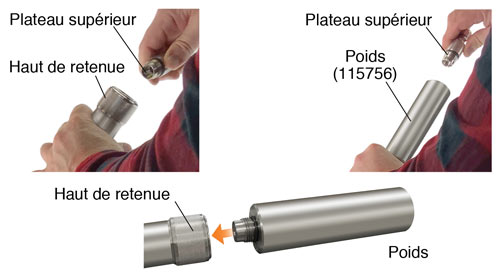

  3. Pour connecter le premier poids, dévissez le plateau supérieur du support supérieur. Vissez le poids dans le dispositif de retenue supérieur jusqu'à ce qu'il soit bien serré. Continuez à ajouter des poids au besoin. Vissez le plateau supérieur dans le haut du dernier poids et serrez.
  4. se reliant le plateau supérieur discret profond d'échantillonneur d'intervalle de solinst 425 d au dispositif de retenue ou au poids supérieurs

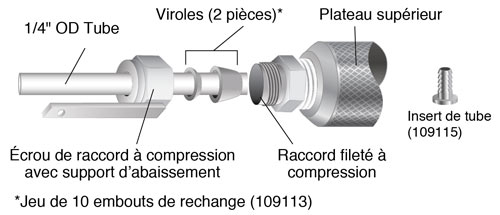

  5. Poussez l'insert de tube dans le tube. Il peut être nécessaire de desserrer les écrous du raccord à compression avant d'insérer le tube. Serrez l'écrou de 1 1/4 de tour au-delà du serrage à la main pour une bonne étanchéité. Remarque : veillez à ne pas perdre les deux pièces de la virole si vous desserrez ou retirez l'écrou du raccord à compression. Le resserrage d'un ensemble de virole est de 1/4 de tour avec une clé.
  6. illustration montrant la configuration de la connexion des tubes au sommet d'un échantillonneur à intervalle discret profond 425 d



  7. Retirez l'écran d'échantillon et branchez. Utilisez un tournevis standard pour serrer la vanne de libération d'échantillon dans le fond de l'échantillonneur jusqu'à ce qu'elle soit bien ajustée. Remplacez l'écran échantillon et la prise.
  8. À l'aide du tableau, déterminez la quantité correcte de pression à appliquer à l'échantillonneur à la profondeur d'échantillonnage souhaitée.
  9. Tournez la vanne de pressurisation/ventilation sur l'enrouleur sur Ventilation.
  10. Utilisez une ligne de support de sécurité, telle que le modèle 103 Tag Line, pour abaisser l'échantillonneur à la profondeur d'échantillonnage appropriée. (Voir 103 Fiche technique).
  11. Une fois à la profondeur d'échantillonnage souhaitée, tournez la vanne de pressurisation/évent sur pressuriser.
  12. Connectez la pompe à air à la bobine et pressurisez l'échantillonneur à intervalle discret comme déterminé à l'étape 6.
  13. Attendez environ 5 à 10 minutes pour que l'échantillonneur se remplisse.
  14. Déconnectez la source d'air et tournez la vanne de pressurisation/ ventilation sur la bobine sur Vent pour dépressuriser la conduite permettant au piston de se rétracter et de fermer la vanne de libération d'échantillon. (c'est-à-dire que l'échantillonneur est toujours sous pression).
  15. Ramenez l'échantillonneur à intervalle discret à la surface.
  16. Pour récupérer l'échantillon, retirez l'écran et le bouchon d'échantillon et maintenez l'échantillonneur à intervalle discret à la verticale audessus de votre conteneur d'échantillon. Rebranchez l'alimentation en air de l'enrouleur et tournez la vanne sur Pressuriser.
  17. Appliquez un minimum de 30 psi pour ouvrir la vanne de décharge d'échantillon et permettre la décharge d'échantillon. L'augmentation de la pression à 50 psi augmentera la décharge de l'échantillon à environ 250 ml/min.
