Modèle 107 - Température, niveau, conductivité
La sonde TLC est parfaite pour établir des profils de conductivité et de température dans les puits et les eaux de surface. Elle affiche des mesures précises de la conductivité et de la température sur un écran LCD pratique.
La plage des mesures de conductivité est comprise entre 0 et 80 000 µS/cm, avec une précision de 5 % ou de 100 µS (la plus grande de ces deux valeurs).
Les mesures du niveau de l'eau et de la profondeur de la sonde sont lues sur le ruban plat Solinst en PVDF robuste, qui est gradué tous les millimètres (ou tous les 1/100e de pied). Les rubans sont désormais disponibles dans des longueurs allant jusqu'à 300 m (1 000 pieds).
Pour l'enregistrement automatique des relevés de niveau, température et conductivité d'eau, Solinst propose également la sonde LTC Levelogger Junior. (Voir la fiche technique de la sonde 3001 LTC Levelogger Junior.)

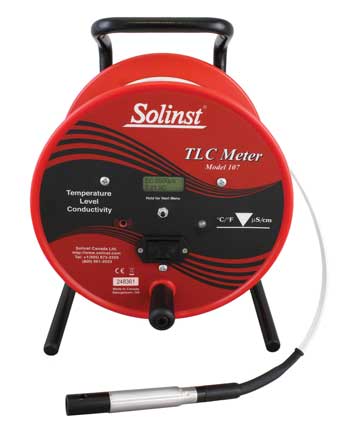

Bobines de sonde TLC
Les bobines TLC Meter sont conçus de manière ergonomique pour une utilisation facile. Les bobines ont un design autonome, une poignée de transport pratique et un support de sonde robuste. Ils sont robustes et fonctionnent sans problème. La batterie est logée dans un tiroir pratique à l'avant de l'enrouleur, ce qui permet un remplacement rapide. Les enrouleurs sont équipés d'un buzzer et d'une lumière puissants, d'un écran LCD, d'un bouton de menu, d'un frein et d'un guide de bande rangé sur le châssis.
| Caractéristiques de la sonde TLC | |
|---|---|
| Température de fonctionnement de la bobine : | -20°C à +50°C |
| Température de fonctionnement en immersion (ruban/sonde) : | -20°C à +60°C |
| Plage de compensation de la température de la sonde : | -15°C à +50°C (5°F à 122°F) |
| Précision de la mesure de température : | +/- 0.2°C ou +/- 0.4°F |
| Plages de conductivité : | Gamme complète : 0 à 80 000 uS/cm |
| Précision de la conductivité : | 5% de la lecture ou 100 µS (le plus grand des deux) |
| Matériaux mouillés (ruban/ sonde) : | PVDF, Santoprène, ®Delrin, ®Viton, acier inoxydable 316, cuivre platiné |
| Pression nominale de la sonde : | Entièrement submersible à la profondeur de toutes les longueurs de ruban |
| Cote IP des bobines : | IP64 (résistant à la poussière et aux éclaboussures) |
La conductivité rendue facile
- Longueurs de ruban pouvant atteindre jusqu'à 300 m (1 000 pieds)
- Enrouleur Solinst robuste et ruban en PVDF gradué avec précision au laser
- Sonde de 19 mm (3/4 po) de diamètre
- Écran pivotant pour faciliter la lecture
- Pile alcaline 9 V standard offrant 90 h d'utilisation
- Arrêt automatique après 8 minutes
Ruban plat en PVDF robuste
Le ruban plat en PVDF de haute qualité s’enroule en douceur, reste souple et pend bien verticalement dans le puits, quelle que soit la température. Le ruban plat est monté sur un enrouleur Solinst solide et bien équilibré, muni d’un petit tiroir pratique pour la pile alcaline de 9 volts. Graduations permanentes effectuées au laser tous les millimètres (ou tous les 1/100e de pied) pour des mesures précises.
Conducteurs toronnés en acier inoxydable et conducteurs en acier recouvert de cuivre, résistent à la corrosion, donnent de la force et sont non étirables. Ils rendent le ruban facile à réparer et à épisser. La conception en forme d'os de chien réduit l'adhérence aux surfaces humides.

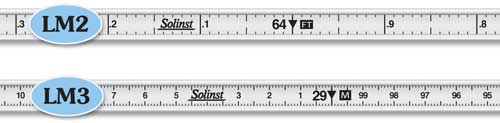

LM2 : Tous les 1/100e pi, 1/10e pi et pi
LM3 : Tous les mm, cm et m
Options de longueur
Les sondes Solinst modèle 107 TLC sont disponibles sur des bobines dans les longueurs standard suivantes :
| Petite bobine | 100 ft. 30 m | Moyen bobine | 500 ft. 150 m |
| 200 ft. 60 m | 750 ft. 250 m | ||
| 300 ft. 100 m | 1000 ft. 300 m |
Sonde TLC
La sonde TLC de 19 mm de diamètre est submersible sur toute la longueur du ruban. La conception du bouchon d'étanchéité du ruban permet de remplacer rapidement et facilement la sonde, si nécessaire.
Taille : 3/4" dia. (19 mm)
Poids : 3.5 onces (98 g)
Mesures de conductivité de l'eau
La sonde TLC utilise un capteur de conductivité « intelligent » avec des électrodes en platine pour mesurer la conductivité. La valeur de la conductivité est affichée sur l'écran pivotant, de même que la température correspondante. La « sonde intelligente » affiche la conductivité normalisée à 25 °C, c.-à-d. la conductance spécifique (affiché comme « EC »). Le coefficient de température de la conductance est de 2,0 % par °C.
La plage de conductivité complète de 0 à 80 000 uS/cm et la plage calibrée est de 500 à 80 000 uS/cm. L'étalonnage est simple, utilisant des solutions de 1413 µS, 5000 µS, 12 880 µS et/ou 80 000 µS pour des étalonnages manuels de conductivité à 1, 2, 3 ou 4 points.
Les mesures de conductivité étant sensibles à la température, une courte attente de 20 secondes par degré Celsius de changement de température est nécessaire pour que les mesures se stabilisent à chaque profondeur souhaitée, avant d'enregistrer les trois mesures.
