8.3 Orientation de l’enregistreur

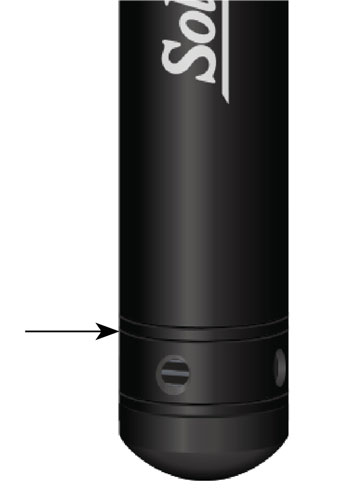

figure 8-5 : ligne de mesure de l'enregistreur

Figure 8-5 : Ligne de mesure de l'enregistreur

Il est conseillé d'installer l'enregistreur LevelVent ou AquaVent en position verticale. Toutefois, une installation en position inclinée ou horizontale est acceptable.

La ligne de mesure du capteur de pression est indiquée par la ligne usinée autour du corps de l'enregistreur, juste au-dessus des orifices d'accès pour la pression (voir Figure 8-5).

Le transducteur de pression est orienté dans un plan normal à l'axe long du corps, et détecte la pression dirigée dans le plan de l'axe long. En position verticale, le capteur détecte la pression au-dessus de la ligne du transducteur de pression. En position autre que verticale, le point de pression zéro est proportionnel à l'angle d'inclinaison.
