Consignes d'utilisation de la pompe péristaltique



IMPORTANT

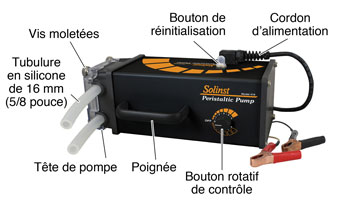

schéma des pompes péristaltiques solinst

Pompe péristaltique modèle 410 (n° 108592)

obtenez un devis



Alimentation électrique

La pompe fonctionne à partir d'une source d'alimentation électrique CC de 12 V, comme une batterie de voiture, de camion ou de bateau, capable de fournir au moins 3 à 5 ampères pour l'appel maximum. La pompe dispose d'un cordon d'alimentation de 3 m (10 pieds) avec des pinces crocodiles, permettant un branchement direct sur une batterie. Pour des échantillonnages plus portables et de courte durée, fixez le support de pile 12V en option (voir instructions séparées).

Les pinces crocodiles du cordon d'alimentation électrique sont surdimensionnées pour une utilisation avec des batteries de voiture. La pince rouge se raccorde à la borne positive (+) de la batterie, tandis que la pince noire se raccorde à la borne négative (-) de la batterie. Si la batterie est raccordée avec la polarité inversée, cela n'abîmera pas la pompe, mais elle ne fonctionnera PAS tant que la polarité n'est pas corrigée.

Un bouton de réinitialisation du coupe-circuit se trouve sur le côté de la pompe. Si l'intensité de la pompe excède 10 A, le coupe-circuit est activé (le bouton ressort) et la pompe s'éteint. Pour réinitialiser le coupe-circuit, il suffit d'appuyer sur le bouton de réinitialisation pour remettre la pompe en marche.

Si la pompe est alimentée par une batterie automobile typique de 45 Ah pendant plus de 3 heures en continu, démarrez le véhicule et laissez-le tourner pendant 15 minutes, afin de recharger la batterie.



Opérations

  1. Assurez-vous que la tubulure de silicone a été correctement installée dans la tête de pompe.
  2. Raccordez une extrémité de la tubulure en silicone à la tubulure du puits d'échantillonnage. Voir le diagramme ci-dessous.
  3. Raccordez l'autre extrémité de la tubulure en silicone à un tube de refoulement, ou laissez simplement le liquide refouler de cette extrémité de la tubulure. Voir le diagramme ci-dessous.
  4. Branchez la pince négative (noire) à la cosse négative d'une batterie CC de 12 V et la pince positive (rouge) à la cosse positive de la batterie.
  5. Tournez le bouton de contrôle dans le sens requis et ajustez le débit sur la valeur désirée.

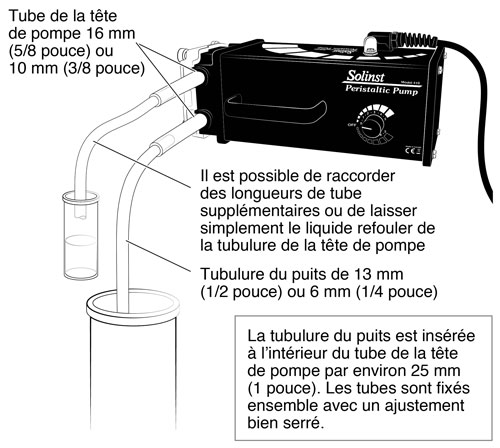

configuration de l'échantillonnage de la pompe peristalit de solinst

Configuration d'une pompe péristaltique modèle 410



Caractéristiques de la tubulure du puits
Avec tubulure standard en silicone de 16 mm (5/8 pouce) de diam. ext.
PEBD 13 mm (1/2 pouce) de diam. ext. x 10 mm (3/8 pouce) de diam. int. (bobine de 30 m / 100 pieds) 109490
PEBD 13 mm (1/2 pouce) de diam. ext. x 10 mm (3/8 pouce) de diam. int. (bobine de 76 m / 250 pieds) 109489
PEBD 13 mm (1/2 pouce) de diam. ext. x 10 mm (3/8 pouce) de diam. int. (bobine de 152 m / 500 pieds)8 10948
Avec kit adaptateur pour tubulure en silicone de 10 mm (3/8 pouce) de diam. ext., disponible en option
PEBD 6 mm (1/4 pouce) de diam. ext. x 4 mm (0,17 pouce) de diam. int. (bobine de 30 m / 100 pieds) 109465
PEBD 6 mm (1/4 pouce) de diam. ext. x 4 mm (0,17 pouce) de diam. int. (bobine de 76 m / 250 pieds) 109464
PEBD 6 mm (1/4 pouce) de diam. ext. x 4 mm (0,17 pouce) de diam. int. (bobine de 152 m / 500 pieds) 109463
PEBD revêtu de PTFE 6 mm (1/4 pouce) de diam. ext. x 4 mm (0,17 pouce) de diam. int. (bobine de 30 m / 100 pieds) 109454
PEBD revêtu de PTFE 6 mm (1/4 pouce) de diam. ext. x 4 mm (0,17 pouce) de diam. int. (bobine de 76 m / 250 pieds) 109444
