Dans la partie inférieure gauche de l'onglet Datalogger Settings (Paramètres de l'enregistreur de données) se trouve la zone de configuration des paramètres des voies (niveau, température, conductivité, pluie). Après avoir récupéré les paramètres de configuration de l'enregistreur, le logiciel Levelogger détecte les voies disponibles.
5.1.1.1 Voie de niveau (Ch1)
- Identification (Identification) : décrit le paramètre de mesure de la voie et a déjà été configuré en tant que « LEVEL » (Niveau). La voie peut être renommée en fonction de chaque projet. La voie surveille la pression de colonne d'eau équivalente. Le champ d'identification est utilisé pour l'en-tête de la voie, l'en-tête de la colonne de données et le nom du graphique lors de l'affichage des données. L'identification est limitée à 32 caractères.
- Unit (Unité) : indique l'unité de mesure de la voie (m par défaut). Voir le Tableau 5-1 pour les options.
- Offset (Décalage) : fait référence à un ajustement, par exemple la distance entre la pointe de l'enregistreur Levelogger et le couvercle du puits de surveillance ou le niveau statique de l'eau. Il est recommandé d'utiliser la valeur de 0.00, afin que toutes les mesures ultérieures soient effectuées par rapport à la pointe de l'enregistreur Levelogger. La plage de référence est de -300 à 5 000 mètres (de -1 000 à 16 400 pieds).
Remarque :
Les relevés peuvent être convertis à d'autres unités en utilisant l'Assistant de données.
Remarque :
Si vous configurez votre Levelogger pour enregistrer en unités de pression (kPa, bar, psi), vous ne pouvez pas changer le décalage ou saisir une valeur d'altitude (dans l'Assistant de données). Seules les matières les valeurs de pression brutes seront fournies.
Remarque :
Un Barologger ne dispose pas d'option d'entrée de décalage.
Remarque :
Les relevés peuvent être corrigés ou décalés par rapport à une altitude ou un point de référence spécifique pour disposer d'un plus large éventail de décalages numériques avec l'Assistant de données.

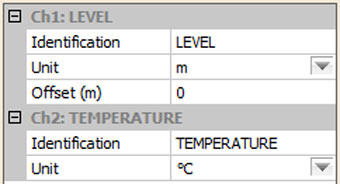

Figure 5-2 : Configuration des voies d'un Levelogger 5
Le Levelogger Gold, le Levelogger Junior et le LTC Levelogger Junior ont également des entrées pour :
- Altitude (Altitude) : indique l'altitude, en pieds ou en mètres, au-dessus du niveau de la mer, à laquelle l'enregistreur est déployé. Vous pouvez saisir une valeur entre -300 mètres (-1 000 pieds) au-dessous du niveau de la mer et 5 000 mètres (16 400 pieds) au-dessus du niveau de la mer. Les mesures seront alors automatiquement compensées pour l'altitude.
- Density (Densité) : sert à ajuster la plage du Levelogger en fonction de la densité du fluide mesuré. La plage pour l'ajustement de la densité est de 0,9 à 1,1 kg/L.
Remarque :
Pour les autres enregistreurs de données, les données peuvent être ajustées après collecte, afin de tenir compte de l'altitude et de la densité du fluide en utilisant l'Assistant de données du logiciel Solinst Levelogger.
