1.5.1.2 Connexion à la tête de puits AquaVent

Remarque :

Reportez-vous à la section 8.2.2 pour l'installation de la base du couvercle du puits et du support de fixation du câble lorsqu'il est déployé.

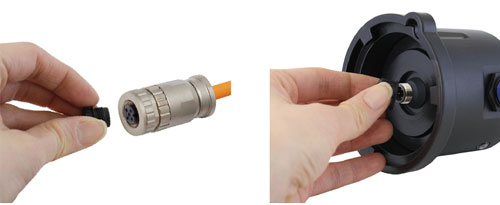

enlevez les bouchons d'entreposage des connecteurs de la tête de puits wellhead et du câble ventilé

Enlevez les bouchons d'entreposage des connecteurs de la tête de puits Wellhead et du câble ventilé.



Remarque :

Veillez à conserver tous les bouchons d'entreposage pour pouvoir les réutiliser ultérieurement.

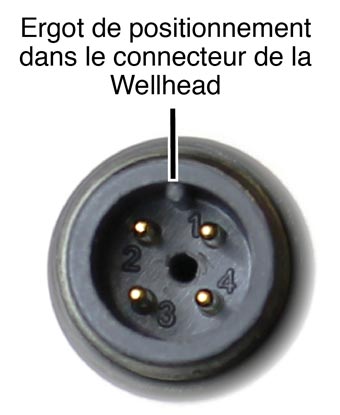

ergot de positionnementdans le connecteur de lawellhead

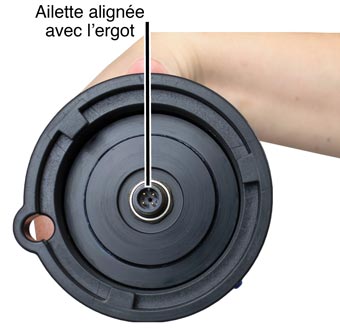

ailette alignéeavec l'ergot
cavité de positionnementdans les connecteurs ducâble ventilé

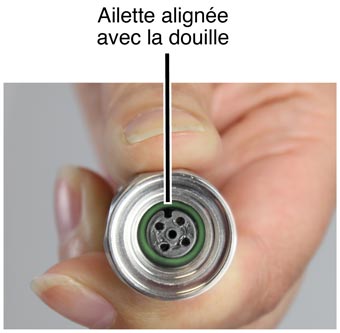

ailette alignéeavec la douille

Alignez la goupille et la cavité d'alignement

Remarque :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.

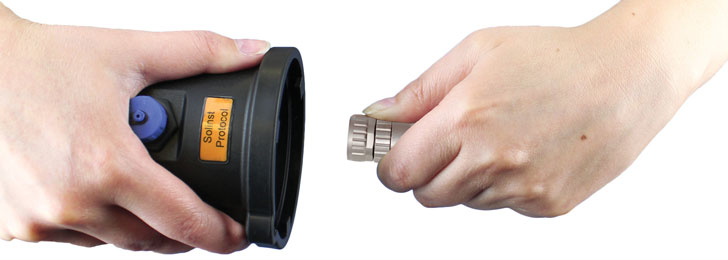

poussez avec précaution les connecteurs l'un vers l'autre

Poussez doucement la tête de puits Wellhead et le câble ventilé ensemble. Tournez le connecteur du câble légèrement jusqu'à ce que vous perceviez un petit déclic lorsque le raccordement correct se fait.

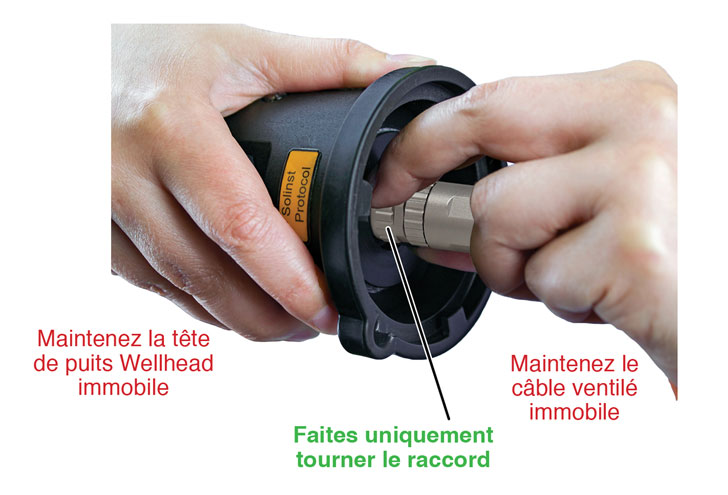

serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble

Serrez le raccord en acier inoxydable jusqu'à ce qu'il soit bien en place tout en maintenant le câble ventilé et la tête de puits immobiles. Serrez le raccord en acier inoxydable jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou la tête de puits Wellhead.



Figure 1-12 : Branchement d'un câble ventilé à la tête de puits AquaVent



Remarque :

Lorsque vous raccordez une tête de puits Wellhead ou un enregistreur AquaVent, veillez à ne pas tordre le câble ventilé. Faites uniquement tourner le raccord.
