Transects CMT pour l'évaluation de flux de masse
La surveillance multiniveaux fournit les données les plus fiables et les plus détaillées pour une évaluation 3D précise des sites. Parmi ses avantages notables, on compte :
Élimine le mélange de contaminants se produisant dans les puits à crépines longues qui effectuent une moyenne des écoulements intermittents et des contaminants, masquent les zones étroites de contamination et les variations verticales, sous-estiment l'ampleur et les niveaux de concentration sous l'effet de la dilution. La surveillance multiniveaux surveille des zones spécifiques.
Évite les distorsions dues aux écoulements ambiants, des communications croisées entre les contaminants pouvant se produire lorsque des zones différentes d'un même trou ne sont pas isolées. La surveillance multiniveaux bien étanche évite les flux ambiants dans un puits.
Fournit des données pour les calculs de flux de masse. Le calcul de la concentration des contaminants et des débits d'écoulement permet de déterminer la concentration maximum de contaminants et les risques pour les puits récepteurs. Un transect multiniveaux du chemin d'écoulement des eaux souterraines fournit des données pour les calculs de flux de masse.
Permet une conception optimisée de la dépollution en utilisant des données multiniveaux pour définir avec précision les variations d'épaisseur et de concentration ainsi que l'étendue d'un panache.
Réduit les coûts en réduisant les coûts de permis et de forage. Les tubes étroits présentent en outre l'avantage de nécessiter de petits volumes de purge, des coûts d'élimination moindres, un échantillonnage plus efficace avec les écoulements faibles et une réponse rapide aux variations de pression, le tout contribuant à une réduction du temps de déploiement sur le terrain.
Les systèmes à plusieurs niveaux minimisent le risque de créer de nouvelles voies de contamination par rapport à l'utilisation de groupes de puits avec des blocs de sable adjacents qui se chevauchent. (Source : Einarson, 2006).

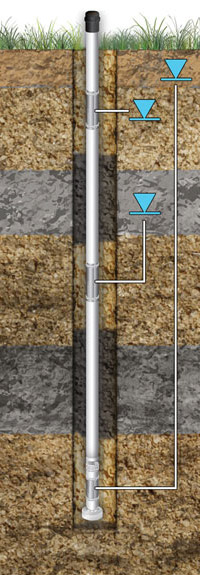

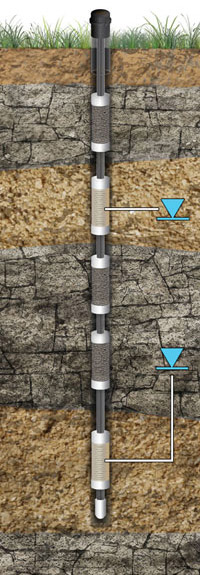

Installations typiques montrant des niveaux d'eau différentiels
IInstallation CMT typique à 3 canaux dans la roche avec de la bentonite et du sable Cartouches

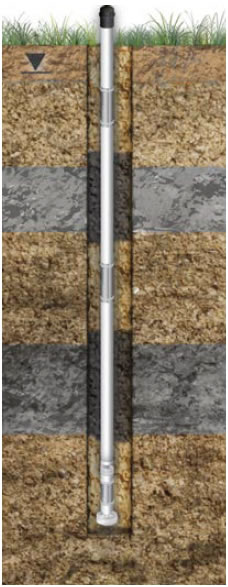

Installation typique d'un puits CMT à 3 ou 7
voies en utilisant descouches de bentonite
et de sable remblayées depuis la surface
Systèmes de surveillance des eaux souterraines multiniveaux de Solinst
En plus du système 403 CMT, Solinst fabrique deux autres systèmes multiniveaux, chacun adapté à des environnements et des applications différents.
Le piézomètre à points d'entraînement multiniveaux 615ML est doté de ports de surveillance en acier inoxydable connectés à l'aide de tuyaux d'entraînement et de raccords en acier 3/4" NPT. Des tiges à double barbillon permettent de créer jusqu'à 3 ou 6 zones de surveillance, selon la taille du tube de raccordement. Les systèmes multi-niveaux Drive-Point peuvent être installés simplement en utilisant des méthodes de poussée directe, y compris un marteau coulissant manuel. Ces systèmes sont faciles à transporter grâce aux options portables d'échantillonnage et de surveillance du niveau (voir la fiche technique du modèle 615ML).
Le système 401 Waterloo utilise des composants modulaires de différentes longueurs de tubage, des ports d'échantillonnage et des packers optionnels qui sont connectés pour former une chaîne de tubage étanche. Des pompes et/ou des transducteurs peuvent être dédiés à chaque port. Tous les tubes d'instrumentation et le câblage sont contenus dans ces modules et collectés au sommet du système à un collecteur de tête de puits. Le système Waterloo est idéal pour la surveillance à long terme de la roche-mère et des forages tubés, et a été utilisé à des profondeurs de 300 m (1000 ft) (voir fiche technique du modèle 401).
Piézomètre à points d'entraînement multiniveaux 615ML
Système 401 Waterloo
403 Système CMT
