Assemblée

Remarque:

La bille de contrôle PTFE s'enfonce dans l'eau. La boule de contrôle en polypropylène flotte dans l'eau.

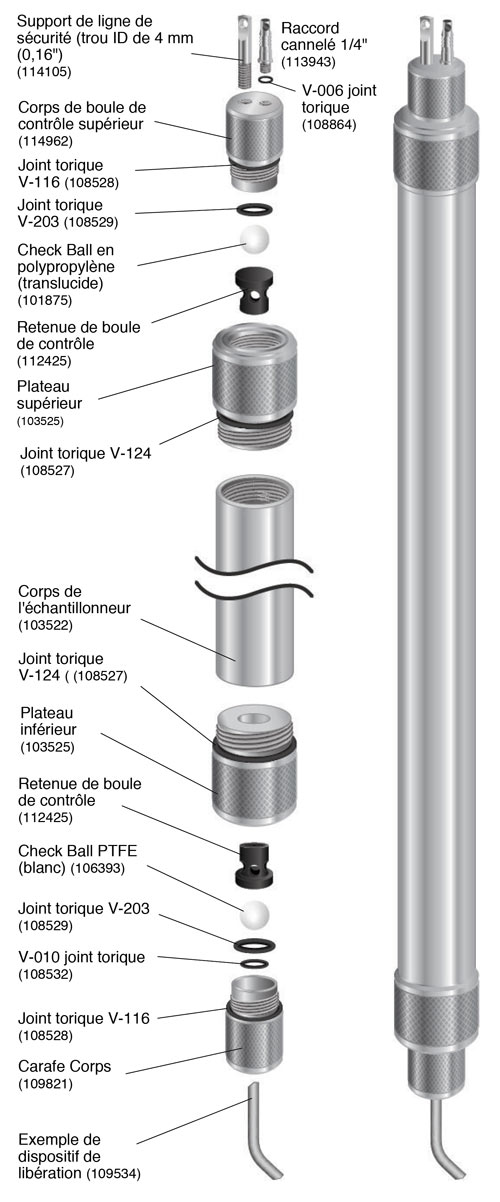

schéma de l'échantillonneur à intervalles discrets solinst

Échantillonneur à intervalle discret modèle 425 1,66" x 2 pi (114968)

obtenez un devis

  1. Assurez-vous qu'un joint torique V-116 est installé sur le corps du décanteur.
  2. Poussez le joint torique V-010 à l'intérieur du corps du décanteur.
  3. Placez le joint torique V-203 à l'intérieur du corps du décanteur.
  4. Placez la bille de contrôle en PTFE dans le corps du décanteur.
  5. Insérez et poussez le dispositif de retenue de la boule de contrôle dans le corps du décanteur jusqu'à ce qu'il affleure le bord extérieur.
  6. Vissez le corps du décanteur dans le plateau inférieur jusqu'à ce qu'il soit serré à la main.
  7. Assurez-vous qu'un joint torique V-124 est installé sur le plateau inférieur et vissez le plateau inférieur dans le corps de l'échantillonneur jusqu'à ce qu'il soit serré à la main.
  8. Assurez-vous qu'un joint torique V-116 est installé sur le corps supérieur de la boule de contrôle.
  9. Placez le joint torique V-203 à l'intérieur du corps supérieur de la boule de contrôle.
  10. Placez la boule anti-retour en polypropylène dans le corps supérieur de la boule anti-retour.
  11. Insérez et poussez le dispositif de retenue de la boule de contrôle dans le corps supérieur de la boule de contrôle jusqu'à ce qu'il affleure le bord extérieur.
  12. Vissez le corps de la boule de contrôle supérieure dans le plateau supérieur jusqu'à ce qu'il soit serré à la main.
  13. Assurez-vous qu'un joint torique V-124 est installé sur le plateau supérieur et vissez le plateau supérieur dans le corps de l'échantillonneur jusqu'à ce qu'il soit serré à la main.
  14. Si nécessaire, une petite clé Allen (2 mm) peut être utilisée pour serrer et/ou desserrer le raccord cannelé et le support de ligne de sécurité sur le corps de la boule de contrôle supérieure.
  15. Poussez le tube sur le raccord cannelé. Vérifiez la connexion en tirant fermement sur le tube. Il ne doit pas s'arracher du raccord.

Remarque:

Utilisez un poinçon pour ouvrir l'extrémité du tube ou chauffez le tube pour l'aider à le pousser complètement sur toutes les barbes.

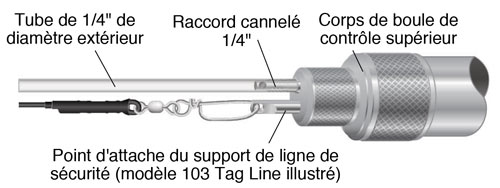

Connexion du tube

connexion de la tubulure de l'échantillonneur à intervalles discrets solinst
