7.0 Visualisation en temps réel

Cliquez sur l'onglet « Real Time View » (Visualisation en temps réel) de la fenêtre principale (voir Figure 7-1). Le rôle de cet onglet est de fournir une mesure à l'écran des données enregistrées par l'enregistreur de données connecté. Les données seront présentées sous forme de tableau et de graphique. Toutes les informations sur la voie et les paramètres de configuration de l'enregistreur de données sont affichés sur la gauche de la fenêtre.

Tout d'abord, sélectionnez une fréquence d'affichage sans enregistrement . La fréquence d'affichage peut être configurée de manière indépendante de la période d'enregistrement de l'enregistreur de données et n'interfère pas avec les enregistrements effectués par l'enregistreur LevelVent 5 ou AquaVent 5 lui-même.

Cocher Enable Manual Data Adjustment (Permettre l'ajustement manuel des données) permet de saisir une valeur représentant le zéro/un référentiel (p. ex. la profondeur jusqu'au niveau de l'eau) utilisée pour ajuster les relevés pour la visualisation en temps réel. Cette fonction n'est disponible que lorsque vous effectuez des relevés en m, cm ou ft.

Remarque :

Les paramètres de l'enregistreur ne peuvent pas être modifiés dans l'onglet « Real Time View » (Visualisation en temps réel). Les modifications doivent être effectuées dans l'onglet Datalogger Settings (Paramètres de l'enregistreur). Les modifications sont appliquées lorsque les relevés en temps réel sont démarrés.

Les relevés visualisés en temps réel peuvent être affichés sous forme de graphique ou sous forme de tableau. Les mêmes options sont disponibles pour le graphique des relevés visualisés en temps réel que dans l'onglet « Data Control » (Contrôle des données). Les relevés visualisés en temps réel sont enregistrés par le logiciel Levelogger et il est possible, avant de fermer la fenêtre, de les sauvegarder en exportant les données dans un fichier *.csv, en cliquant sur l'option d'exportation de fichier .

Pour démarrer les relevés actuels, cliquez sur . Les relevés s'affichent immédiatement.

Pour effectuer un relevé à tout moment, cliquez sur le bouton et le relevé sera ajouté aux données affichées. Pour désactiver la visualisation en temps réel, décidez si vous souhaitez sauvegarder les données comme décrit ci-dessus, puis cliquez sur .

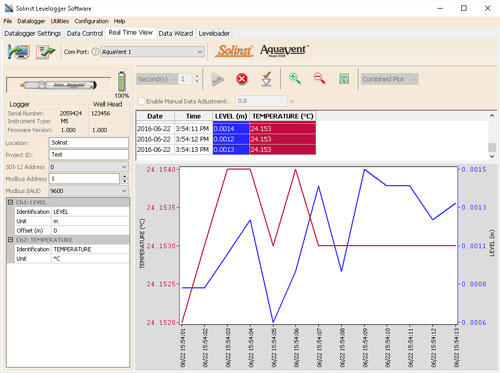

figure 7-1 fenêtre de visualisation en temps réel

Figure 7-1 : Fenêtre de visualisation en temps réel
