9.2.1 Raccord d'aération du câble ventilé

Il est conseillé d'utiliser le raccord d'aération du câble ventilé pour sécher le tube de ventilation avant de commencer un nouveau projet ou avant d'entreposer le câble ventilé.

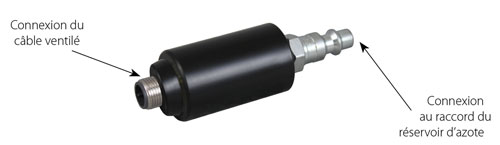

figure 9-4 raccord d'aération du câble ventilé

Figure 9-4 : Raccord d'aération du câble ventilé



Pour utiliser le raccord d'aération du câble ventilé :

Remarque :

Respectez toujours le protocole de protection personnelle lorsque vous travaillez avec un gaz comprimé.

  1. Retirez les bouchons d'entreposage des deux extrémités du câble ventilé (n'oubliez pas de conserver ces bouchons de côté). Ou si déployé, enlevez l'enregistreur et la tête de puits.
  2. Connectez une extrémité du câble ventilé au port correspondant sur le raccord d'aération. Vérifiez que l'alignement est correct avant de procéder à la connexion. Tournez le raccord en acier inoxydable sur le raccord d'aération jusqu'à ce qu'il soit bien engagé. Veillez à ne pas torsader le câble ventilé, le corps du connecteur du câble ou le raccord d'aération.

Remarque :

Lorsque vous raccordez le raccord d'aération, veillez à ne pas tordre le raccord d'aération, le câble ventilé ou le corps en acier inoxydable du connecteur du câble. Faites uniquement tourner le raccord en acier inoxydable.

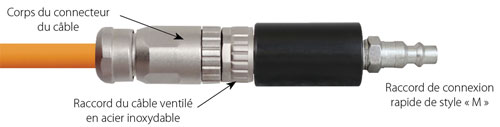

figure 9-5 câble ventilé connecté au raccord d'aération

Figure 9-5 : Câble ventilé connecté au raccord d'aération

  1. Raccordez l'autre extrémité du raccord d'aération au raccord du réservoir d'azote.

figure 9-6 azote soufflé à travers le câble ventilé

Figure 9-6 : Azote soufflé à travers le câble ventilé

  1. Appliquez lentement une pression de 25 à 30 psi d'azote dans le câble ventilé. Laissez la pression s'écouler dans le câble pendant environ 5 minutes. Si vous n'entendez pas l'air s'écouler, appliquez une pression jusqu'à 50 psi pour faire partir tout blocage.

    Remarque :

    Ne pas dépasser une pression de 50 psi lorsque vous utilisez le raccord d'aération du câble ventilé.

  2. Désactivez l'écoulement d'azote, puis retirez le câble ventilé du raccord d'aération.
  3. Si vous souhaitez déployer l'enregistreur de données immédiatement raccordez une extrémité du câble ventilé à l'enregistreur et l'autre extrémité à la tête du puits. Reportez-vous à la section 1.5.1 pour les instructions de raccordement.
  4. Si vous prévoyez de stocker le câble ventilé, installez immédiatement les bouchons d'entreposage sur les deux extrémités du câble ventilé
