Model 405 omgekeerd kopprofiel
Profiel omgekeerde kop

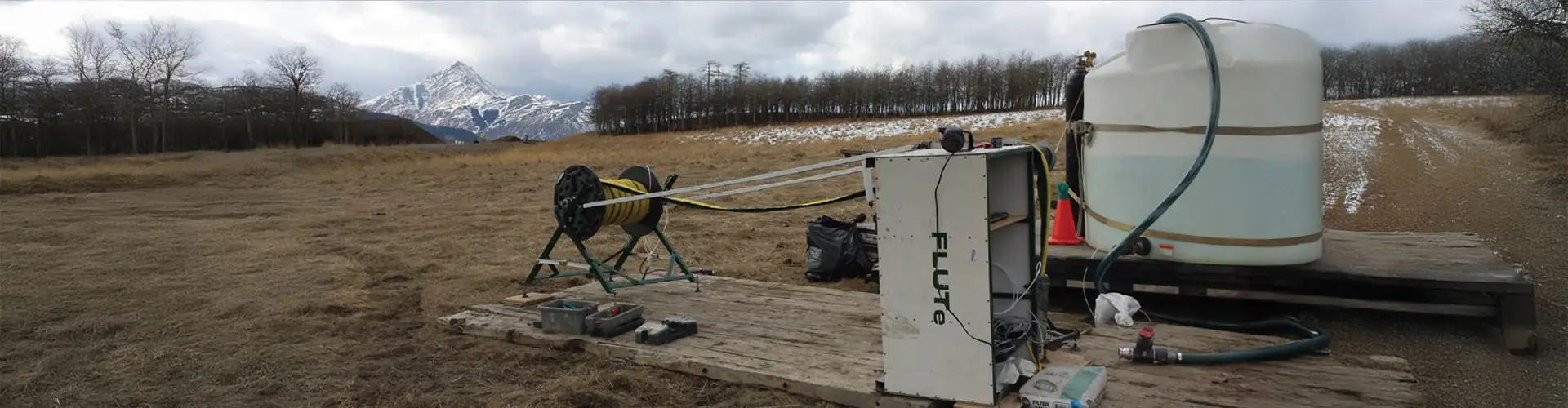

Het Reverse Head Profile is een door Solinst Flute ontwikkelde techniek voor het meten van de verticale stijghoogteverdeling in een boorgat na voltooiing van een Flute Transmissivity-profiel.
Hoe werkt het omgekeerde hoofdprofiel?

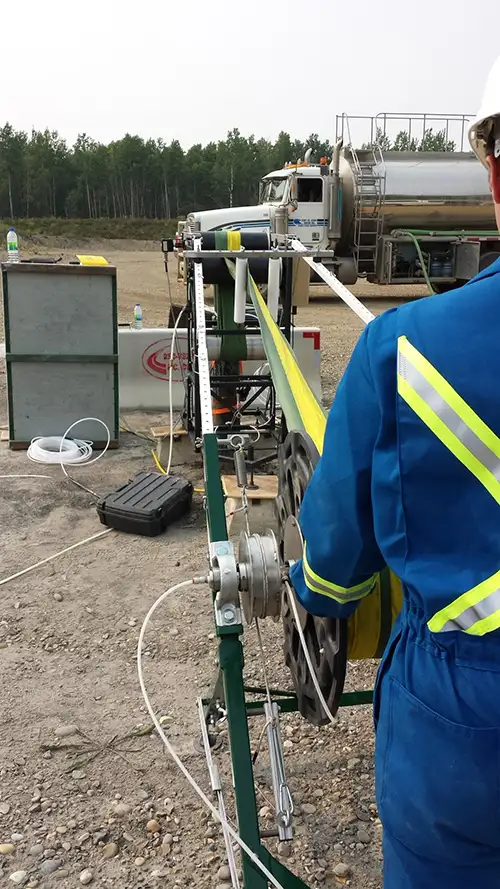

De methode bestaat uit het stapsgewijs omkeren (verwijderen) van de blanco liner na voltooiing van een transmissiviteitsprofiel. De blanco liner wordt gestopt tussen stromingszones die van belang zijn zoals geïdentificeerd door het transmissiviteitsprofiel.
Terwijl de blanco liner van de put wordt afgehaald, worden afzonderlijke intervallen in het boorgat blootgelegd die tijdens het transmissiviteitsprofiel werden afgedicht. Een drukopnemer onder de liner in het boorgat registreert de nieuwe evenwichtsdruk in het boorgat, Bhi, nadat elk interval is blootgelegd. Aangezien we het doorlaatvermogen van elk interval en de vorige evenwichtsdruk van het boorgat al kennen, kunnen we de bijdrage van het nieuw blootgelegde boorgatinterval berekenen door elke nieuwe “gemengde opvoerhoogte” onder de liner te gebruiken en de debietvergelijkingen op te stellen voor elk blootgelegd interval.
We definiëren de netto stroom in en uit het boorgat als nul en met behulp van het doorlaatvermogen, Ti, gemeten voor elke stap in het boorgat, heeft men alleen de formatiehoogte, FH, als onbekende voor elk nieuw blootgelegd interval van het boorgat.
Voor het eerste open boorgatinterval onder de liner:
T1(Bh1-FH1) = 0
Vandaar dat de formatiekop, FH1, gelijk is aan de gemengde kop, Bh1, in het boorgat. Het doorlaatvermogen voor elk interval, Ti, wordt verkregen door van de continue transmissiviteitsintegraal (Fig. 1).
Bij het omkeren van de liner om een tweede deel van het boorgat bloot te leggen:
T1(Bh2-FH1) + T2(Bh2-FH2) = 0
Oplossen voor FH2,
FH2= [ T1(Bh2-FH1)+ T2 Bh2 ]/T2
Opmerking:
Voor elke nieuwe positie wordt een nieuwe gemengde kop, Bhi, gemeten.
Door elke keer dat de liner wordt omgekeerd op te lossen voor de stijghoogte in de formatie, kan de stijghoogteverdeling in de formatie theoretisch worden bepaald terwijl dezelfde liner wordt verwijderd die werd gebruikt om het doorlaatvermogen te meten en het boorgat af te dichten.
De vergelijking voor de oplossing van de formatiekop van het huidige interval, i, is:
FHi = [ T1(Bhi-FH1) + T2(Bhi-FH2) + ……. +Ti Bhi ]/Ti
Waarbij Ti de doorlaatbaarheid van het i-de interval in het boorgat is, bepaald uit het continue doorlaatbaarheidsprofiel van de liner, FHi de berekende formatie-opvoerhoogte van het i-de interval en Bhi de gemengde opvoerhoogte die in het boorgat wordt gemeten nadat elk nieuw i-de interval is blootgelegd. Door naar de transducermeting onder de liner te kijken, kan worden beoordeeld wanneer een stationaire opvoerhoogte onder de liner is bereikt.
Figuur 1. Continu transmissiviteitsintegraal
Resultaten omgekeerd kopprofiel
Figuur 2. Twee omgekeerde stijghoogteprofielen uitgevoerd voor een boorgat van 30 meter. De blauwe punten zijn gemeten vanaf de 1e RHP-waarden, terwijl de zwarte punten zijn gemeten tijdens de 2e RHP. Merk op dat de verticale rode lijn de oorspronkelijke gemengde stijghoogte in het boorgat is en dat het rode plotpunt op 30 meter BGS een meting aangeeft die is gedaan in een zeer laag doorlatende zone en daarom een minder betrouwbare stijghoogteberekening is.
