モデル405 NAPLフルート

NAPLフルート

NAPLフルート・システムは、ブランク・フルート・ライナーの反応性カバーであり、地層中のNAPLを含まない製品を見つけるという問題に対処する。

NAPLフルートは、次のような方法で上盤や岩盤に設置することができる。

岩盤井戸の反転

NAPLフルートは、ブランクフルートライナーの外側でボアホールに挿入されます。NAPLフルートに関する詳細なPDFはこちらをご覧ください、ここをクリック

ダイレクト・プッシュ・インストール（ビデオでご覧いただけます）：

NAPLフルートは圧縮包装され、最終深度に達するとジオプローブロッド内に設置される。NAPLフルートには水添加用のチューブがあり、ライナー内部に水が添加されると、段階的にロッドが取り外されます。地表のテザーで、反応時間が終了したらライナーを穴から引き抜くことができます。設置手順の詳細PDFはこちら、ここをクリック

お見積もり

NAPLフルートの仕組み

NAPLフルートは、ライナーがボーリング孔を下降するにつれて疎水性になります。亀裂や間隙で接触したNAPLを素早くカバーに吸い込みます。遊離した製品がNAPLフルートの内部に接触すると、すぐにカバーにシミができ、多色の染料ストライプが溶解します。しばらくしてから、NAPLフルートとブランクライナーを坑井から取り出し、巻尺でシミの深さを測定して遊離生成物の深さを特定します。

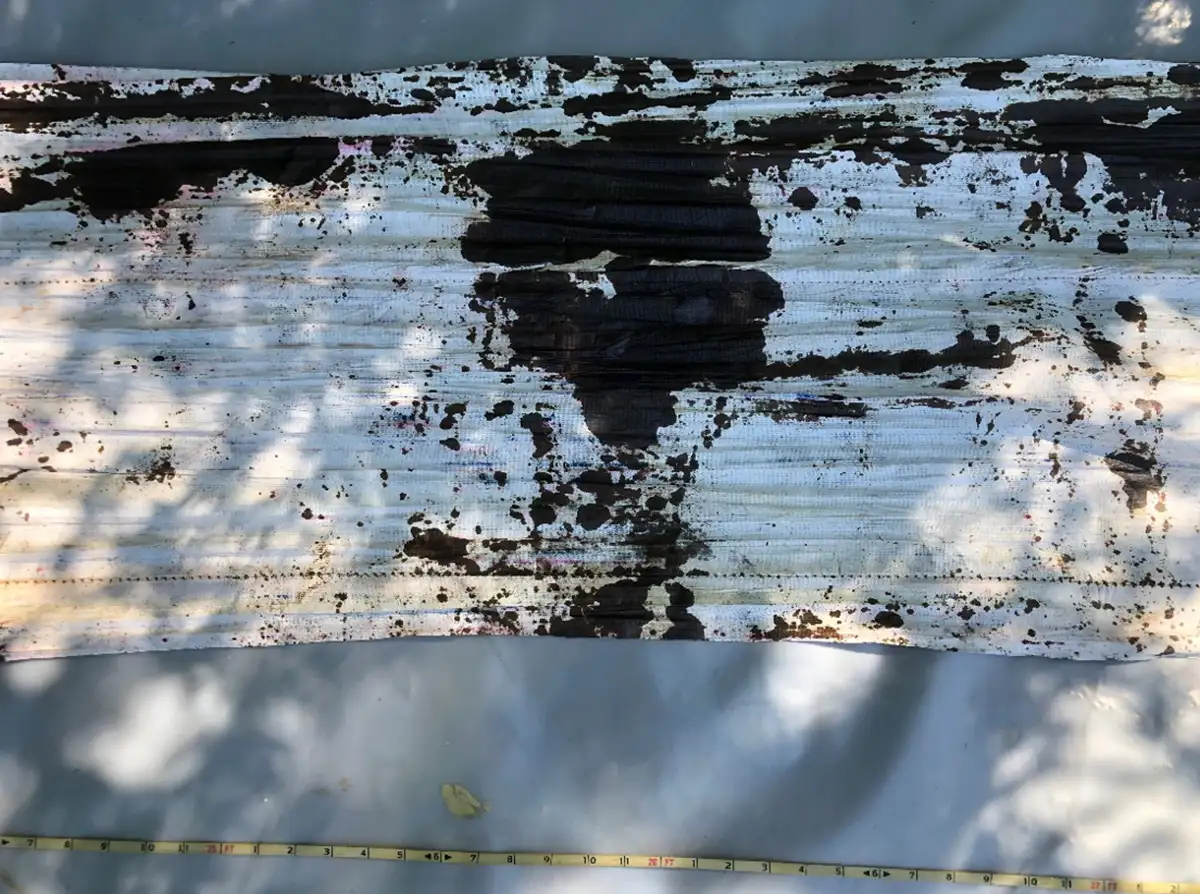

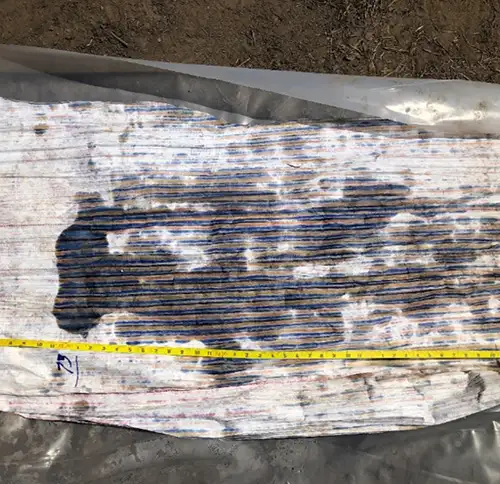

逆さにしたカバーを巻尺の横に置くと、ボーリング孔の深さを示しながらシミを撮影することができる。カバーは丸めて保管できるが、長時間の露光で染みが薄くなることがある。染料による染みは耐久性が高い。オイル・オン・ペーパーのようなシミは消えます。このページの写真には、一般的なシミの一部を掲載しています。

異なる汚染物質によるNAPLフルート反応

NAPLフルートの外側にある染料ストライプは、汚染物質によって反応が異なります。テスト済み化合物のリストはこちら、ここをクリック。TCEやPCEなどのNAPLと接触すると、染料ストライプが溶解し、染料がカバーの内面に運ばれる。カバーの素材が白くなり、染料が内面に変位する。その染みは、カバーが NAPL と接触したことを示すものです。シミの大きさと位置は、存在するNAPLの量と発生源の性質を示す。

コールタールやクレオソートのようなNAPL物質の中には、もともと濃い色をしているものがある。これらの物質がカバーに混入すると、カバーの内側と外側の両方の表面に濃いシミが現れる。ガソリンや同様の攻撃性の低い溶剤のような他のNAPLも、染料の縞を薄いカバーの内側に変位させる。石炭油のような他のNAPLは染料ストライプを変位させない。しかし、これらのNAPLはカバー材に吸収されると、紙の上の油染みのような半透明の外観を呈する。カバーは水を吸収しない。

カバーが反応するのはNAPLの純粋な生成物だけであり、溶解相にさらされても大きな汚れは生じない。しかし、塩素系溶剤の溶解相に長期間さらされると、染料の縞がにじんだり、赤い縞のために薄いピンク色になったりする。これらの汚れは、NAPLとの接触ほど目立たない。
