मॉडल 405 रिवर्स हेड प्रोफाइल
रिवर्स हेड प्रोफाइल
रिवर्स हेड प्रोफाइल एक तकनीक है जिसे सोलिनस्ट फ्लूट द्वारा फ्लूट ट्रांसमिसिविटी प्रोफाइल के पूरा होने के बाद बोरहोल में ऊर्ध्वाधर हेड वितरण को मापने के लिए विकसित किया गया है।
रिवर्स हेड प्रोफाइल कैसे काम करता है?
इस विधि में ट्रांसमिसिविटी प्रोफ़ाइल के पूरा होने के बाद चरणबद्ध तरीके से ब्लैंक लाइनर को उलटना (हटाना) शामिल है। ब्लैंक लाइनर को ट्रांसमिसिविटी प्रोफ़ाइल द्वारा पहचाने गए रुचि के प्रवाह क्षेत्रों के बीच रोक दिया जाता है।
जैसे ही खाली लाइनर को कुएं से उलटा किया जाता है, यह रुचि के असतत बोरहोल अंतराल को उजागर करता है जो ट्रांसमिसिविटी प्रोफ़ाइल के दौरान सील किए गए थे। बोरहोल में लाइनर के नीचे स्थित एक प्रेशर ट्रांसड्यूसर प्रत्येक अंतराल के उजागर होने के बाद नए स्थिर अवस्था बोरहोल संतुलन दबाव, भी को रिकॉर्ड करता है। जैसा कि हम पहले से ही प्रत्येक अंतराल की ट्रांसमिसिविटी और पिछले स्थिर अवस्था बोरहोल संतुलन दबाव को जानते हैं, हम लाइनर के नीचे प्रत्येक नए “मिश्रित हेड” का उपयोग करके और उजागर किए गए प्रत्येक वृद्धि के लिए प्रवाह समीकरण लिखकर नए उजागर बोरहोल अंतराल के योगदान की गणना कर सकते हैं।
हम छिद्र के अन्दर और बाहर शुद्ध प्रवाह को शून्य के रूप में परिभाषित करते हैं, तथा छिद्र में प्रत्येक वृद्धि के लिए मापी गई संचरणशीलता, Ti, का उपयोग करते हुए, छिद्र के प्रत्येक नए उजागर अंतराल के लिए केवल निर्माण शीर्ष, FH को अज्ञात के रूप में पाते हैं।
लाइनर के नीचे पहले खुले बोरहोल अंतराल के लिए:
टी1(बीएच1-एफएच1) = 0
इसलिए गठन शीर्ष, FH1, मिश्रित शीर्ष, Bh1 के बराबर है, बोरहोल में। प्रत्येक अंतराल के लिए संप्रेषणीयता, Ti, प्राप्त की जाती है सतत संप्रेषणीयता समाकलन (चित्र 1) से।
बोरहोल के दूसरे हिस्से को उजागर करने के लिए लाइनर को उलटने पर:
टी1(बीएच2-एफएच1) + टी2(बीएच2-एफएच2) = 0
FH2 के लिए हल करने पर,
FH2= [T1(Bh2-FH1)+ T2 Bh2 ]/T2
टिप्पणी:
प्रत्येक नई स्थिति के लिए, एक नया मिश्रित शीर्ष, भी, मापा जाता है।
प्रत्येक बार लाइनर को उलटने पर फॉर्मेशन हेड का हल निकालने से फॉर्मेशन में हेड वितरण का सैद्धांतिक निर्धारण संभव हो जाता है, जबकि उसी लाइनर को हटा दिया जाता है जिसका उपयोग संचरण क्षमता को मापने और बोरहोल को सील करने के लिए किया गया था।
धारा अंतराल, i, के गठन शीर्ष के समाधान के लिए समीकरण है:
FHi = [T1(Bhi-FH1) + T2(Bhi-FH2) + ……. +ति भि ]/ति
जहाँ Ti लाइनर निरंतर संप्रेषण प्रोफ़ाइल से निर्धारित छेद में ith अंतराल की संप्रेषणीयता है, FHi ith अंतराल का परिकलित गठन शीर्ष है, और Bhi प्रत्येक नए ith अंतराल के उजागर होने के बाद बोरहोल में मापा गया मिश्रित शीर्ष है। लाइनर के नीचे ट्रांसड्यूसर माप को देखने से यह पता लगाने में मदद मिलती है कि लाइनर के नीचे स्थिर-अवस्था शीर्ष कब प्राप्त हुआ है।

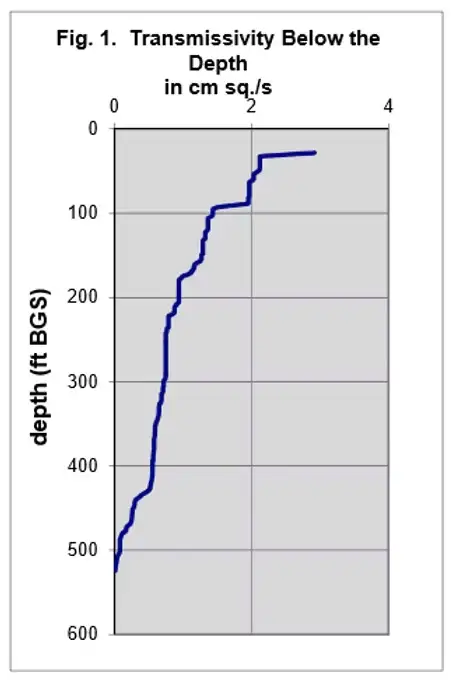

चित्र 1. सतत संप्रेषण समाकलन
रिवर्स हेड प्रोफ़ाइल परिणाम
चित्र 2. 30-मीटर बोरहोल के लिए आयोजित दो रिवर्स हेड प्रोफाइल। नीले बिंदुओं को पहले आरएचपी मानों से मापा गया था, जबकि काले बिंदुओं को दूसरे आरएचपी के दौरान मापा गया था। ध्यान दें कि ऊर्ध्वाधर लाल रेखा बोरहोल में मूल मिश्रित हेड है और 30-मीटर बीजीएस पर लाल प्लॉट बिंदु बहुत कम संचरण क्षेत्र में लिए गए माप को दर्शाता है और इसलिए यह कम विश्वसनीय हेड गणना है।
