8.2 Support de suspension du câble ventilé

REMARQUE :

solinst aquavent well cap

Un ensemble de couvercle de puits de 5 cm (2 pouces) est fourni avec chaque tête de puits AquaVent Wellhead. Seule la base de l'assemblage est nécessaire pour installer le support de suspension. Le couvercle pourra être utilisé plus tard pour sceller un puits, si l'AquaVent Wellhead est retiré.

Le support de suspension est utilisé pour fixer le câble ventilé à la Wellhead lors du déploiement.

Le système de support est composé de la base du couvercle de puits de 5 cm (2 pouces) et du support de suspension (tous deux fournis avec la Wellhead). Pour les têtes de puits de 10 cm (4 pouces), un adaptateur est disponible pour l'utiliser sur une base du couvercle de puits de 5 cm (2 pouces).

Les étapes ci-dessous montrent comment installer l'AquaVent en utilisant le support de suspension dans un puits de 5 cm (2 pouces) :

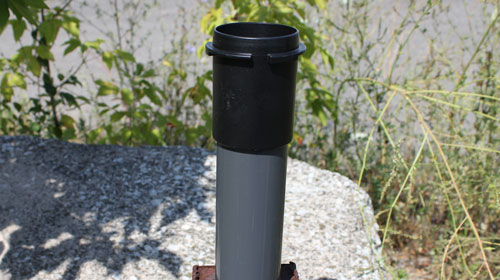

installez la base du couvercle du puits sur le tubage de puits

Installez la base du couvercle du puits sur le tubage de puits.

REMARQUE :

solinst aquavent vented datalogger adaptateur de bouchon de puits

Pour les têtes de puits de 10 cm (4 pouces), un adaptateur séparé est disponible pour l'utiliser sur une base du couvercle de puits de 5 cm (2 pouces).

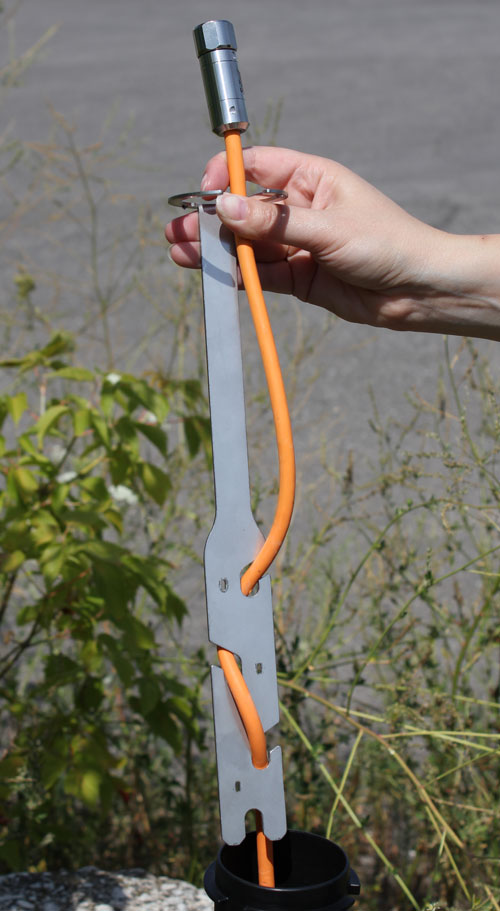

enroulez l'extrémité supérieure du câble ventilé autour du support de suspension, puis insérez-le dans les encoches pour fixer le câble au support

Enroulez l'extrémité supérieure du câble ventilé autour du support de suspension, puis insérez-le dans les encoches pour fixer le câble au support. Laissez environ 5 cm de mou dans le câble au-dessus du support de suspension.

REMARQUE :

Les trous dans le support peuvent accueillir des attaches monousage et des serre-câbles pour fixer le câble au support si vous le souhaitez.

REMARQUE :

Laissez suffisamment de mou dans le câble ventilé à la surface pour pouvoir soulever l'AquaVent Wellhead de la base du couvercle du puits, afin d'accéder à la connexion du câble ventilé ou d'effectuer une mesure manuelle du niveau de l'eau, sans perturber l'enregistreur AquaVent de sa position au fond du trou.

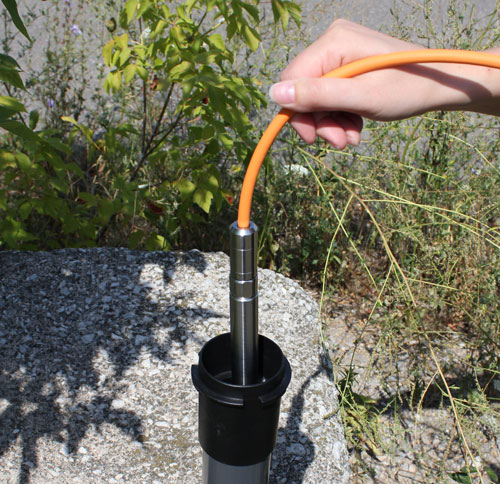

raccordez l'autre extrémité du câble ventilé à l'enregistreur aquavent

Raccordez l'autre extrémité du câble ventilé à l'enregistreur AquaVent. Reportezvous à la section 1.3.2.1 pour plus de détails. Abaissez le câble ventilé muni de l'enregistreur dans le puits.

REMARQUE :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.

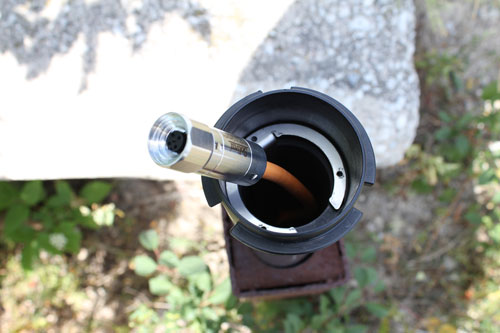

abaissez le support de suspension dans le puits jusqu'à ce qu'il repose sur l'épaulement dans la base du couvercle du puits

Abaissez le support de suspension dans le puits jusqu'à ce qu'il repose sur l'épaulement dans la base du couvercle du puits.

REMARQUE :

Il existe trois trous dans la partie supérieure du support de suspension qui peuvent être utilisés pour le fixer dans la base du couvercle du puits avec des vis.

raccordez le câble ventilé à la wellhead. reportez-vous à la section 1.3.2.1 pour plus de détails

Raccordez le câble ventilé à la Wellhead. Reportez-vous à la section 1.3.2.1 pour plus de détails.



REMARQUE :

Laissez suffisamment de mou dans le câble ventilé à la surface pour pouvoir soulever l'AquaVent Wellhead de la base du couvercle du puits, afin d'accéder à la connexion du câble ventilé ou d'effectuer une mesure manuelle du niveau de l'eau, sans perturber l'enregistreur AquaVent de sa position au fond du trou.

figure 8-2 : installation de l'aquavent à l'aide du support de suspension

poussez avec précaution l'excédent de câble ventilé dans le puits. vissez la wellhead sur la base du couvercle du puits jusqu'à ce qu'elle repose bien sur l'épaulement

Poussez avec précaution l'excédent de câble ventilé dans le puits. Vissez la Wellhead sur la base du couvercle du puits jusqu'à ce qu'elle repose bien sur l'épaulement.

Figure 8-2 : Installation de l'AquaVent à l'aide du support de suspension
