1.3.2.1 Connexions du câble ventilé

REMARQUE :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.

Les extrémités du câble ventilé sont munies de raccords femelles tournants compatibles avec les enregistreurs AquaVent et les têtes de puits Wellhead. Ainsi, les câbles ventilés sont interchangeables (c'est-à-dire que n'importe laquelle de ses extrémités peut être raccordée à une tête de puits ou à un enregistreur AquaVent).

Les étapes ci-dessous montrent comment raccorder un câble ventilé à une tête de puits ou à un enregistreur AquaVent.

REMARQUE :

Reportez-vous à la section 8.2 pour l'installation de la base du couvercle du puits et du support de fixation du câble lorsqu'il est déployé.



Branchement d'un câble ventilé à la Wellhead

retrait des capuchons de stockage de câbles ventilés aquavent des connecteurs

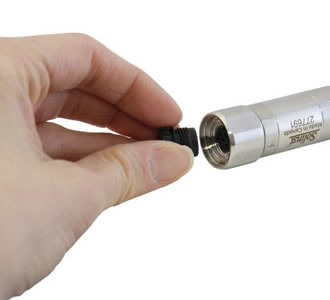

retrait du capuchon anti-poussière aquavent du connecteur sur la tête de puits

Enlevez les bouchons de stockage des connecteurs de la tête de puits Wellhead et du câble ventilé.



REMARQUE :

Veiller à conserver tous les bouchons de stockage pour pouvoir les réutiliser ultérieurement.



REMARQUE :

À des fins de diagnostic, vous pouvez installer l'extrémité du câble ventilé portant le numéro de série au connecteur de surface de la Wellhead.

goupille d'alignement dans le connecteur de tête de puits aquavent
position d'alignement du connecteur de tête de puits aquavent
douille d'alignement dans les connecteurs de câble ventilés

position d'alignement du connecteur de câble ventilé aquavent

Alignez la cavité de positionnement du connecteur du câble ventilé avec l'ergot de positionnement du connecteur de la Wellhead.

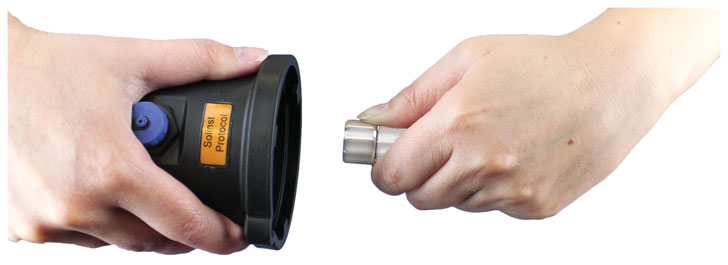

poussez avec précaution les connecteurs l'un vers l'autre. tournez le connecteur du câble légèrement jusqu'à ce que vous perceviez un petit clic lorsque le raccordement correct se fait

Poussez avec précaution les connecteurs l'un vers l'autre. Tournez le connecteur du câble légèrement jusqu'à ce que vous perceviez un petit clic lorsque le raccordement correct se fait.



REMARQUE :

Lorsque vous raccordez une tête de puits Wellhead ou un enregistreur AquaVent, veillez à ne pas tordre le câble ventilé ou le corps en acier inoxydable du connecteur du câble. Faites uniquement tourner le raccord en acier inoxydable.

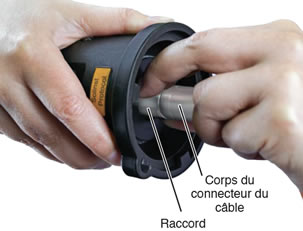

serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble. serrez le raccord en inox jusqu'à ce qu'il soit bien en place

Serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble. Serrez le raccord en inox jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou la Wellhead.



Figure 1-6 : Branchement d'un câble ventilé à la Wellhead





Branchement d'un câble ventilé à un enregistreur AquaVent

REMARQUE :

Veiller à conserver tous les bouchons de stockage pour pouvoir les réutiliser ultérieurement.

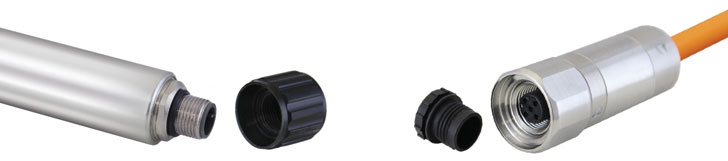

enlevez les bouchons de stockage des connecteurs de l'enregistreur aquavent et du câble ventilé

Enlevez les bouchons de stockage des connecteurs de l'enregistreur AquaVent et du câble ventilé.

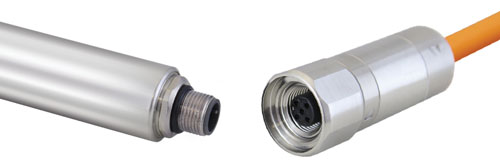

alignez l'ergot de positionnement de l'enregistreur aquavent avec la cavité de positionnement du connecteur du câble ventilé

Alignez l'ergot de positionnement de l'enregistreur AquaVent avec la cavité de positionnement du connecteur du câble ventilé. Poussez avec précaution les connecteurs l'un vers l'autre. Tournez légèrement le connecteur du câble ;vous percevrez un petit clic lorsque le raccordement correct se fait.

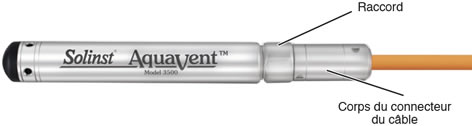

serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble

Serrez le raccord en inox tout en maintenant le corps en inox du connecteur du câble. Serrez le raccord en inox jusqu'à ce qu'il soit bien en place. Veillez à ne pas tordre le câble ventilé ou l'enregistreur.



Figure 1-7 : Branchement d'un câble ventilé à l'enregistreur AquaVent



REMARQUE :

Lorsque vous raccordez une tête de puits Wellhead ou un enregistreur AquaVent, veillez à ne pas tordre le câble ventilé ou le corps en acier inoxydable du connecteur du câble. Faites uniquement tourner le raccord en acier inoxydable.
