Puertos de Muestreo del Sistema de Niveles Múltiples

Diseño del Distema Waterloo Explicado

El sistema Waterloo usa componentes modulares que forman una cuerda de encamisado sellada de diversas longitudes de encamisado, sellos mecánicos, puertos, un conector base y un manifold de superficie. Esto permite la colocación precisa de puertos en zonas exactas de monitorización.

La tubería de monitorización conectados al vástago de cada puerto conectan en forma individual esa zona de monitorización a la superficie. El sistema estándar está fabricado en PVC de 2" (50 mm) Sch. 80 para perforaciones de 3"- 4" (75 - 100 mm) y usa sellos mecánicos de 3 pies (915 mm) de longitud. Se dispone de componentes de acero inoxidable y tubos Teflon®.

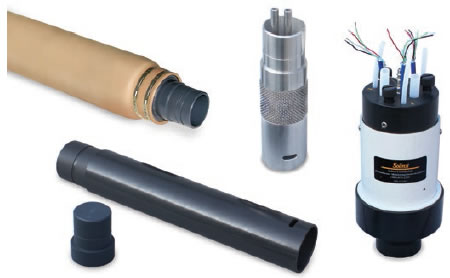

Componentes estándar del sistema Waterloo, incluyendo sello mecánico, puerto (vástago dual), encamisado de PVC, conector con base de PVC y Manifold



solinst monitor contaminant migration waterloo systems accurate assessment of groundwater site investigations groundwater site investigations multilevel monitoring biases with long screened wells detailed multilevel data multilevel transect monitoring using transect monitoring image

Juntas o-ring con cable de refuerzo

Juntas de modulares de sellado*

El diseño de la junta de fácil aplicación del sistema Waterloo emplea un cable de nylon como refuerzo y un o-ring. Esto hace que las juntas sean confiables y a prueba de fugas para que el núcleo de la cuerda del encamisado del Waterloo esté aislado de aguas de formación externa. Sólo se puede acceder al agua subterránea por medio de los vástagos del puerto y equipo de monitorización conectado. Este sello hermético evita el contacto entre el agua de inflado del sello mecánico dentro del encamisado y el agua de formación fuera del encamisado.



solinst monitor contaminant migration waterloo systems accurate assessment of groundwater site investigations groundwater site investigations multilevel monitoring biases with long screened wells detailed multilevel data multilevel transect monitoring using transect monitoring image

Manifold

Manifolds de cabezal de pozo personalizados

El manifold completa el sistema en la superficie. Organiza, identifica y coordina la tubería y/o cables desde cada zona de monitorización.

El manifold permite la conexión a cada transductor dedicado por vez y una conexión sencilla de un solo paso para la operación de las bombas. Cuando se seleccionan las bombas dedicadas, un único cabezal de pozo permite que se purguen zonas individuales en forma separada o que se purguen muchas zonas simultáneamente para reducir tiempos de campo.

Solicitud de Cotización

* Patente de EE. UU. 5,255,945
®Teflon es una marca comercial registrada de DuPont Corp.
