1.3.2.1 Conexiones del cable venteado

Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

Los extremos del cable venteado terminan con conexiones de giro hembras para el logger y el cabezal de pozo AquaVent. Por lo tanto, los cables venteados son intercambiables (es decir, no importa qué extremo se instala en el cabezal de pozo o en el logger AquaVent).

Los pasos de abajo muestran cómo conectar un cable venteado al cabezal de pozo y al logger AquaVent.

Nota:

Consulte la sección 8.2 para instalar la base del tapa pozos y el soporte colgante de sujeción para asegurar el cable cuando se esté instalando.



Cómo conectar un cable venteado al cabezal de pozo

solinst aquavent aquavent guía de usuario ventilado conexiones por cable aquavent cable conexiones solinst aquavent cable conexiones aquavent cable conectores solinst aquavent cable conectores conectores con ventilación cable a manantial conectando solinst aquavent cable a boca de pozo conectando solinst aquavent cable a tapa con tapa
solinst aquavent aquavent guía de usuario ventilado conexiones por cable aquavent cable conexiones solinst aquavent cable conexiones aquavent cable conectores solinst aquavent cable conectores conectores con ventilación cable a manantial conectando solinst aquavent cable a boca de pozo conectando solinst aquavent cable a tapa con tapa

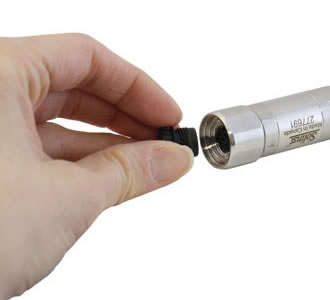

Retire las tapas de almacenamiento de los conectores en el cabezal de pozo y el cable venteado. Alinee el enchufe de alineación en el conector del cable venteado con la clavija de alineación del conector del cabezal de pozo.



Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.



Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

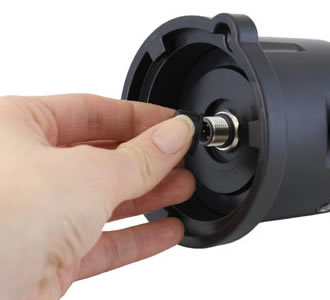

clavija de alineacion en el conector del cabezal de pozo

pulgar alineado con la clavija

enchufe de alineacion en los conectores del cable venteado

pulgar alineado con el enchufe

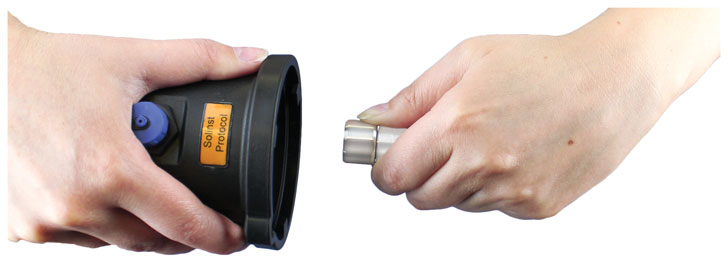

Cuidadosamente presione los conectores entre sí. Retuerza levemente el cable conector hasta que sienta un pequeño clic cuando se realice la conexión de alineación apropiada.



apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable.

Apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable.



Nota:

No retuerza el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al cabezal de pozo o al logger AquaVent. Retuerza solo el acople de acero inoxidable.

apriete el acople de acero inoxidable hasta que se asiente

Apriete el acople de acero inoxidable hasta que se asiente. No retuerza el cable venteado ni el cabezal de pozo.



Figura 1-6 Cómo conectar un cable venteado al cabezal de pozo





Cómo conectar un cable venteado al logger AquaVent

Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.

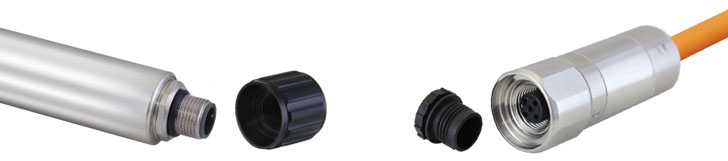

retire las tapas de almacenamiento de los conectores del logger aquavent y del otro extremo del cable venteado.

Retire las tapas de almacenamiento de los conectores del logger AquaVent y del otro extremo del cable venteado.

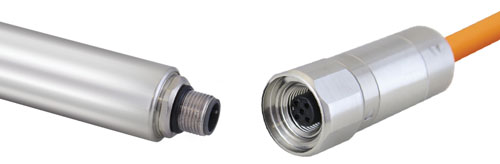

alinee la clavija de alineación en el conector del logger aquavent con el enchufe de alineación en el conector del cable venteado.

Alinee la clavija de alineación en el conector del logger AquaVent con el enchufe de alineación en el conector del cable venteado. Cuidadosamente presione los conectores entre sí. Retuerza levemente el cable conector; sentirá un pequeño clic cuando se realice la conexión de alineación apropiada.



apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable. apriete el acople de acero inoxidable hasta que se asiente.
no retuerza el cable venteado ni el logger.

Apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable. Apriete el acople de acero inoxidable hasta que se asiente.
No retuerza el cable venteado ni el logger.



Figura 1-7 Cómo conectar un cable venteado al logger AquaVent



Nota:

No retuerza el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al cabezal de pozo o al logger AquaVent. Retuerza solo el acople de acero inoxidable.
